Радиусные межкомнатные перегородки: как устроена дуга в плане и что решает замер по месту

Сразу к сути. Радиусная межкомнатная перегородка — это не «стена, которую слегка изогнули». Это конструкция, у которой линия раздела в плане идёт по дуге, и вся инженерия здесь строится вокруг одного числа — радиуса. От него зависит, можно ли поставить цельное гнутое стекло или дугу придётся собирать из плоских сегментов, как пройдут стойки, где встанут стыки и какой профиль ляжет в пол и потолок. Ошибиться в радиусе на пару сантиметров — значит получить стойки, которые смотрят не по касательной к дуге, и стекло, которое встаёт в паз с перекосом.

Эта статья — про конструкцию и монтаж, а не про то, как гнут само полотно. Если вам нужно понять, как из плоского листа получают криволинейную деталь, где предел радиуса и почему по фото такое не заказывают, — это отдельная тема про полотно полукруглых дверей и про гнутое стекло. Здесь же — как из этих деталей собирается перегородка, которая стоит ровно и не трескается. Ориентиры по деньгам — в ценах.

Две конструктивные схемы: гнутая дуга и сегменты

Любая радиусная перегородка сводится к одной из двух схем, и выбор между ними определяет всё остальное — цену, срок, точность и то, будет ли дуга гладкой или гранёной.

1. Цельная гнутая дуга. Полотно (стекло или каркас с заполнением) изготавливается сразу по нужному радиусу. Дуга получается идеально гладкой, без вертикальных стыков, но каждый такой элемент делается под конкретный радиус на отдельной оснастке — это дорого и требует точного замера до начала производства. Практичный радиус для гнутого стекла начинается примерно от 600 мм.
2. Сборка из плоских сегментов (полигональная дуга). Дуга аппроксимируется несколькими прямыми участками, соединёнными под небольшим углом через стойки. Чем короче сегменты, тем ближе к плавной кривой. Дешевле и технологичнее гнутья, ремонтопригоднее (лопнувший сегмент меняется отдельно), но на дуге видны грани и вертикальные стойки-стыки.

Радиус в плане: откуда он берётся

Радиус перегородки — это не «нарисовали на плане и заказали». Дуга живёт в реальном помещении, где пол не идеально горизонтален, а стены не строго вертикальны и не параллельны. Радиус привязывается к центру дуги, а центр — к конкретным точкам помещения, и его положение надо зафиксировать до миллиметра.

• Построение по трём точкам. Замерщик фиксирует три точки будущей дуги на полу, по ним однозначно строится окружность — определяются и радиус, и положение центра. Этот способ работает, когда линия перегородки уже понятна по проекту.
• Шаблон в натуральную величину. Для сложных или коротких радиусов на полу раскладывают гибкую рейку или изготавливают фанерный шаблон дуги. Заказчик видит линию вживую и может её поправить до того, как она уйдёт в производство.
• Привязка верх–низ. Дуга в полу и дуга в потолке должны совпадать по вертикали. Если потолок подвесной, а пол с уклоном, вертикальность проверяется отдельно — иначе перегородка получится с «завалом», и стойки встанут не вертикально.

Стойки по дуге и узлы примыкания

Стойка радиусной перегородки стоит не «где удобно», а по касательной к дуге, и её сечение развёрнуто вдоль касательной в этой точке. Если стойку поставить с разворотом, заполнение между ней и соседней стойкой встанет с зазором-клином, который придётся закрывать нащельником. Поэтому раскладку стоек считают заранее — по хорде сегмента и углу поворота между соседними участками.

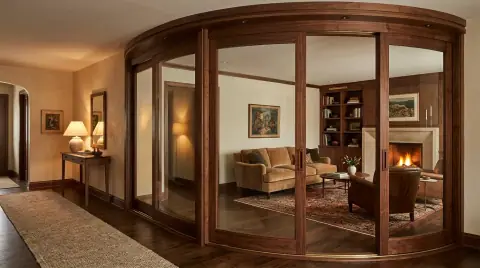

• Каркасная схема (алюминий/сталь). Дуга собирается из стоек, между которыми — плоские или гнутые заполнения. Стойки несут вес, верхний и нижний профиль задают линию дуги. Здесь важен точный угол реза профиля в стыках, иначе грани не сойдутся.

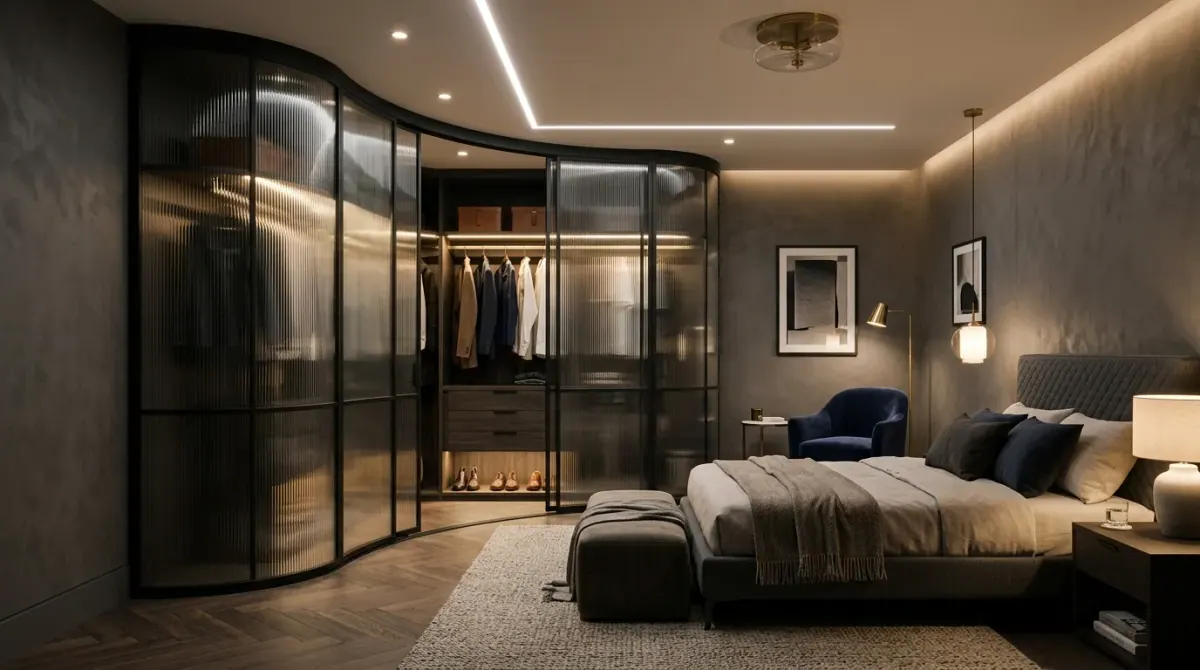

• Цельностеклянная схема. Гнутые стеклянные полотна крепятся в гнутый профиль в полу и потолке (или в точечные коннекторы-спайдеры). Стоек как таковых нет — линию держит профиль, а стёкла стыкуются между собой торцами с силиконовым швом. Стык двух гнутых стёкол — самый ответственный узел: кромки должны совпасть по радиусу, иначе шов будет неравномерным.
• Комбинированная схема. Глухой радиусный низ (например, из ЛДСП или гнутого МДФ) и стеклянный верх. Часто рациональна: гнуть дорого только там, где это видно, а нижнюю глухую часть можно собрать из сегментов.

Самый частый дефект радиусной перегородки — не треснувшее стекло, а «пьяные» стойки: их поставили вертикально по отвесу, но развернули не по касательной к дуге. Издалека кажется мелочью, вблизи — заполнение играет клином, швы разной ширины, и вся дуга читается как кривая. Это лечится только одним: раскладку стоек считают до монтажа, а не подгоняют по месту.

— Артём Кузнецов, главный инженер-конструктор

Стыки: где радиусная перегородка течёт по геометрии

У прямой перегородки стык вертикальный и простой. У радиусной каждый стык — это ещё и точка перелома дуги, и здесь сходятся две проблемы сразу: геометрическая (кромки должны совпасть по кривизне) и температурная (стекло и профиль расширяются, шов должен это компенсировать). Силиконовый шов между гнутыми стёклами делают с расчётным зазором — слишком плотный шов при нагреве от солнца создаёт напряжение в кромке, и закалённое стекло может разрушиться именно в стыке, а не в поле.

• Стык стекло–стекло: силиконовый шов 3–6 мм, кромки полированные, совпадение по радиусу. Это самый заметный узел — неровный шов виден сразу.
• Стык стекло–стойка: уплотнитель или силикон в пазу профиля; профиль в месте примыкания к дуге режется под угол.
• Примыкание к капитальной стене: торцевой профиль или пристенный уплотнитель, компенсирующий неровность существующей стены — она почти всегда не идеальна.
• Узел пол/потолок: нижний профиль по дуге принимает вес и задаёт линию, верхний фиксирует от опрокидывания; между ними держится вертикаль дуги.

Замер и монтаж: допуски, при которых дуга встаёт ровно

Радиусная перегородка не прощает «примерно». Плоскую можно немного подрезать по месту, дугу — почти нет: гнутое полотно готово и его габарит фиксирован. Поэтому вся точность переносится на этап замера и разметки. На объекте линию дуги выносят на пол по построенным точкам, проверяют совпадение с потолком по вертикали, и только потом монтируют нижний профиль строго по разметке.

1. Вынос дуги на пол. По трём точкам или шаблону размечается линия нижнего профиля. Отклонение от расчётной дуги здесь напрямую переходит в перекос заполнения.
2. Контроль вертикали. Отвесом или лазером проверяется, что дуга в потолке совпадает с дугой в полу. Уклон пола и неровность подвесного потолка выявляются на этом шаге, а не после установки стекла.
3. Монтаж профиля. Нижний гнутый (или сегментный) профиль крепится по разметке; под гнутое стекло его положение критично — паз должен идти ровно по радиусу.
4. Установка заполнения. Гнутые стёкла или сегменты ставят от одного края, контролируя ширину швов. Здесь всплывают все ошибки замера, если они были.
5. Герметизация стыков. Силиконовые швы между стёклами и по примыканиям выводятся с расчётным зазором под температурное расширение.

Где радиусная перегородка работает на планировку

Дуга — дорогое удовольствие, и платить за неё стоит там, где она решает задачу, а не просто «выглядит необычно». За годы замеров сложился короткий список сценариев, где радиусная перегородка объективно лучше прямой, и обратный — где это выброшенные деньги.

• Оправдана: круглый или эркерный холл. Дуга ведёт по кривой стене или колонне, повторяет геометрию помещения — прямая перегородка здесь смотрелась бы чужеродно.
• Оправдана: сглаживание острого угла в проходной зоне. Радиус убирает угол, о который бьются в узком коридоре, — это и эстетика, и травмобезопасность.
• Оправдана: плавный переход между зонами открытой планировки. Дуга мягко разводит кухню, гостиную и кабинет, не рубя пространство прямыми линиями.
• Сомнительна: прямой участок «для оригинальности». На ровной стене радиус читается как случайная кривизна и почти всегда дороже без выигрыша.
• Сомнительна: крутая полуокружность малого радиуса из цельного стекла. Технически сложно, дорого и с риском искажений — почти всегда рациональнее сегменты или другой материал.

Проще всего проверить себя одним вопросом: подчёркивает ли дуга геометрию помещения или спорит с ней? Если в комнате уже есть круглые формы — колонна, эркер, скруглённый потолок, — радиусная перегородка их поддержит и будет выглядеть закономерно. Если геометрия строго прямоугольная, дуга станет чужеродным акцентом, за который вы переплатите. Это тот случай, когда честнее отговорить, чем продать эффектную, но неуместную кривую.

Сколько стоит и когда это оправдано

Радиусная перегородка дороже прямой той же площади: гнутое стекло 8 мм — от 9 900 ₽/м² в составе перегородки и выше в зависимости от радиуса, гнутый профиль — от 6 500 ₽ за метр, плюс замер с построением дуги и монтаж по разметке. Сегментная сборка дешевле цельного гнутья, но добавляет стойки. Полная детализация — в таблице цен. Оправдана такая перегородка там, где дуга работает на планировку: сглаживает угол, ведёт по круглому холлу, отделяет зону без острых граней в проходной части. Если же радиус нужен «просто чтобы было необычно» на прямом участке — почти всегда дешевле и честнее поставить прямую перегородку.

Итог. Радиусная межкомнатная перегородка — это в первую очередь геометрия и узлы, а не эффектный рендер. Определитесь со схемой: гладкая гнутая дуга под оснастку и точный замер или сборная полигональная из сегментов под бюджет и ремонтопригодность. Постройте радиус по месту до запуска в производство — переделать гнутьё нельзя. И заложите точность на монтаж: ровный шов и стойки по касательной решают, будет дуга читаться как задумано или как случайно кривая стена.
