Остекление фасадов зданий под ключ

Фасадное остекление — это не увеличенное окно, а несущая ограждающая конструкция, которая берёт на себя ветровую нагрузку, собственный вес стеклопакетов, температурные деформации и снеговую нагрузку на выступающих узлах. Ошибка в расчёте любой из этих составляющих проявляется не сразу: сначала появляется свист на ветру, потом протечка в стыке, а через сезон — трещина в стеклопакете от зажатия. Поэтому фасад начинается не с выбора стекла, а со статического расчёта под конкретную площадку.

Ниже разбираем три системы остекления, как считается ветровая нагрузка по СП, зачем нужен терморазрыв и дренаж стоек и чем узел примыкания к плите перекрытия отличает надёжный фасад от протекающего. Нужна цифра — смотрите цены и вызывайте инженера на замер с высотным доступом.

Виды фасадного остекления

Три конструктивные схемы закрывают весь спектр объектов — от бизнес-центра до частного дома. Выбор диктуется требуемой прозрачностью, бюджетом и высотностью.

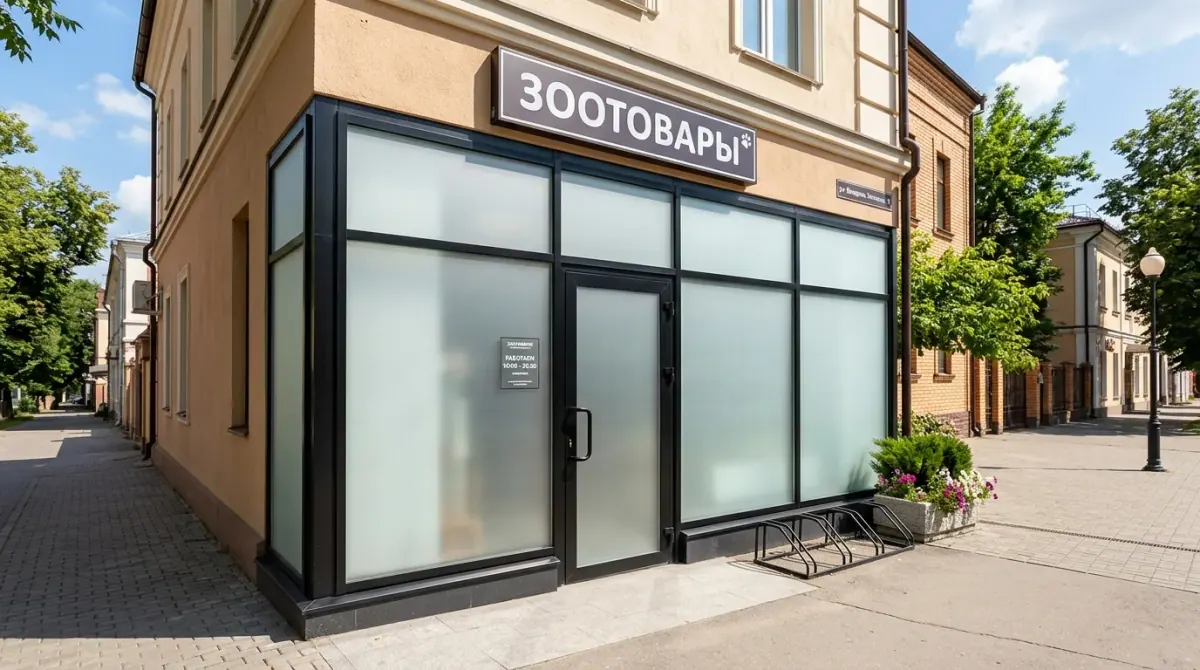

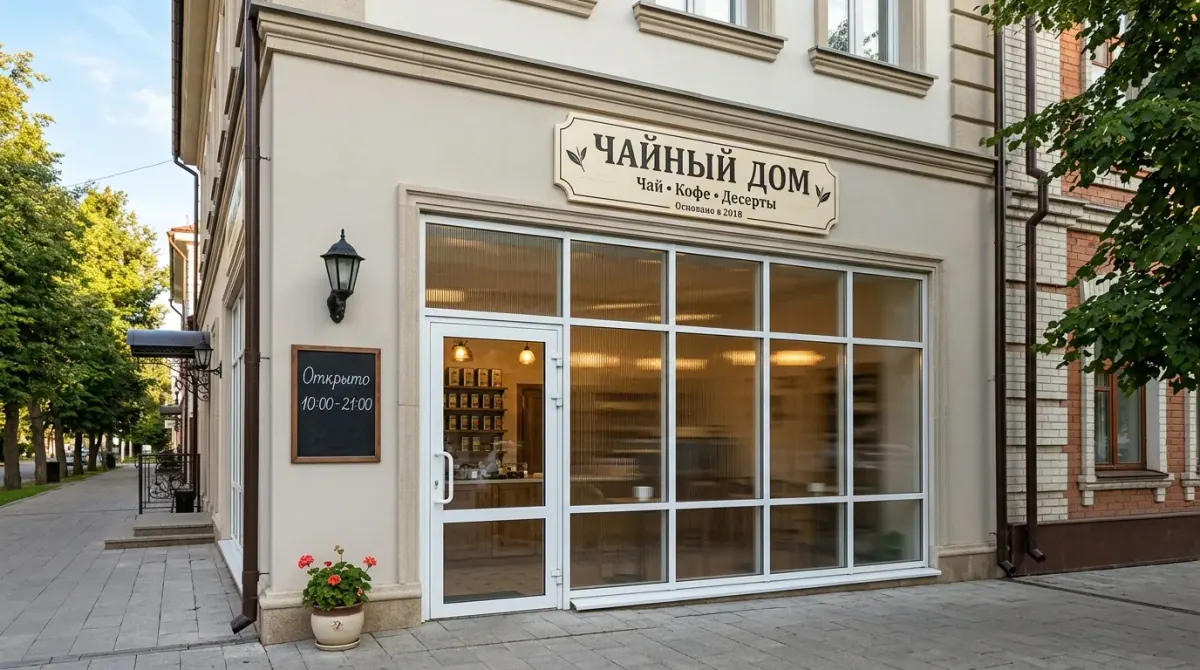

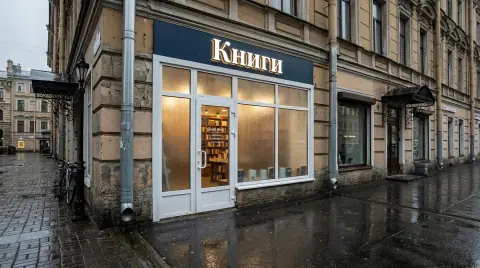

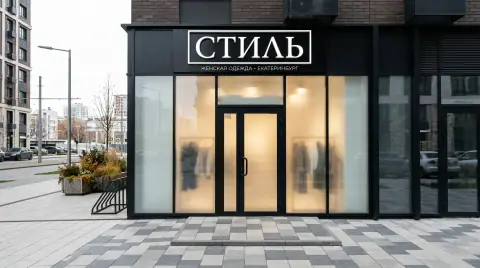

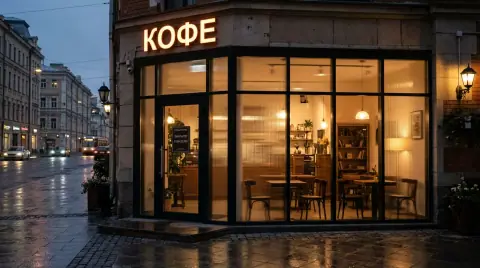

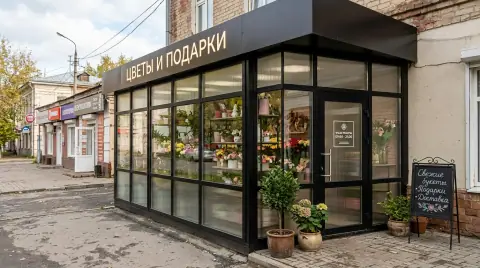

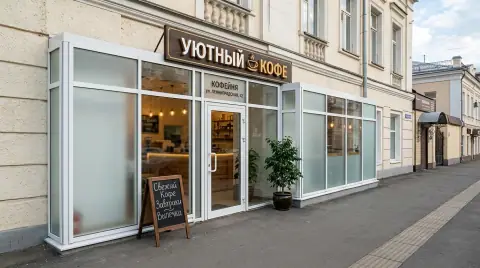

Стоечно-ригельные

Классика и рабочая лошадка. Каркас из вертикальных стоек и горизонтальных ригелей, стеклопакеты прижимаются штапиком через уплотнитель. Видимая ширина профиля 50–60 мм. Система ремонтопригодна, недорога, держит любую этажность. Минус — выраженная сетка профиля на фасаде, но её маскируют декоративными нащельниками и тонированием.

Структурные

Стеклопакет клеится к каркасу структурным силиконовым герметиком, прижимных планок снаружи нет. Фасад выглядит сплошной стеклянной плоскостью без видимого профиля. Требует заводского качества вклейки и контроля адгезии — герметик работает на отрыв и сдвиг под весом пакета. Дороже стоечно-ригельного, применяется на представительских зданиях.

Спайдерные (планарные)

Стёкла держатся точечными кронштейнами-пауками через сверления в углах, каркас вынесен внутрь. Максимальная прозрачность — идеально для атриумов, входных групп, шоурумов. Стекло только закалённое или триплекс со сверлением до закалки. Самая дорогая и требовательная к точности система.

Ветровая нагрузка и температурные деформации

Ветровая нагрузка считается по СП 20.13330 «Нагрузки и воздействия». Она зависит от ветрового района, высоты здания, типа местности и расположения участка фасада — на углах и в верхней трети здания давление и отсос кратно выше, чем в центре плоскости. Для Москвы это I ветровой район, но угловые зоны высотного здания требуют усиленных стоек и стеклопакетов с закалённым наружным стеклом. Расчёт делает инженер-конструктор, а не менеджер по каталогу.

Алюминиевый профиль удлиняется примерно на 2,4 мм на каждый метр при нагреве на 100 °C. На фасаде высотой 30 метров годовой перепад температур даёт заметный ход, и если стойки состыкованы жёстко, летом их выгибает, а зимой рвёт герметизацию. Поэтому в вертикальных стойках закладывают компенсационные зазоры — телескопические стыки, которые дают профилю свободно ходить. Это одна из деталей, на которых нельзя экономить.

Выбор стеклопакета

Стеклопакет на фасаде решает три задачи одновременно: теплоизоляцию, безопасность и защиту от солнца. Наружное стекло на высотных фасадах делают закалённым — при разрушении оно осыпается безопасными фрагментами, а не падает осколком с этажа. Внутреннее часто ставят триплекс, чтобы при разрушении осколки остались на плёнке.

• Однокамерный с i-стеклом. Базовый вариант, приведённое сопротивление теплопередаче около 0,6 м²·°C/Вт. Подходит для отапливаемых зданий средней полосы.
• Двухкамерный. Сопротивление до 0,8 м²·°C/Вт, тяжелее и дороже, требует усиленного каркаса. Оправдан для энергоэффективных зданий и северных фасадов.
• Мультифункциональное покрытие. Отражает часть солнечного тепла летом и удерживает своё зимой. Обязательно для больших южных и западных плоскостей, иначе летом здание перегревается.
• Терморазрыв профиля. Полиамидная вставка в алюминиевой стойке разрывает мостик холода. Без неё на внутренней поверхности профиля выпадает конденсат и появляется наледь.

Узлы, водоотвод и монтаж

Надёжность фасада на 70 % определяется узлами, которые не видны после сдачи. Узел примыкания к плите перекрытия — самый ответственный: здесь фасад крепится к зданию кронштейнами с возможностью регулировки в трёх плоскостях, закладывается противопожатная отсечка между этажами и пароизоляция. Ошибка в этом узле даёт и протечку, и промерзание, и нарушение противопожарных норм.

1. Дренаж стоек: система отверстий, отводящая попавшую внутрь воду наружу поэтажно. Проверяется проливкой на этапе монтажа.
2. Кронштейны крепления с регулировкой ±20 мм — компенсируют неровности плит перекрытия без подрезки профиля.
3. Противопожарная отсечка из минераловатных плит по линии перекрытий — не даёт огню и дыму идти по подрамочному пространству.
4. Финишная герметизация стыков атмосферостойким герметиком по всему периметру каждого модуля.

Монтаж на высоте ведётся двумя способами. Промышленные альпинисты работают там, где нельзя поставить технику: плотная застройка, действующее здание, узкие проезды. Автовышка или люлька быстрее и безопаснее для тяжёлых стеклопакетов, но требует места под опоры и согласования перекрытия проезда. Выбор способа мы закладываем ещё на замере, потому что он влияет и на срок, и на смету.

Красивый фасад делает архитектор, а надёжный — узлы примыкания и дренаж, которых на готовом здании не видно. Экономия на них всплывает первой же зимой в виде наледи и потёков.

— Игорь Наумов, главный инженер фасадного направления
