Остекление фасадов: какие бывают системы и как выбрать

Когда говорят «остеклить фасад», обычно имеют в виду совершенно разные конструкции — от лёгкого витражного заполнения между этажами до навесной вентилируемой оболочки высотного здания. Объединяет их одно: стекло здесь работает не как заполнение проёма, а как часть наружной оболочки, которая держит ветровую нагрузку, отводит воду, сопротивляется теплопотерям и в большинстве случаев должна отвечать нормам по пожарной безопасности. Ошибка в выборе системы стоит дорого и почти всегда обнаруживается зимой — конденсатом, продуванием и наледью.

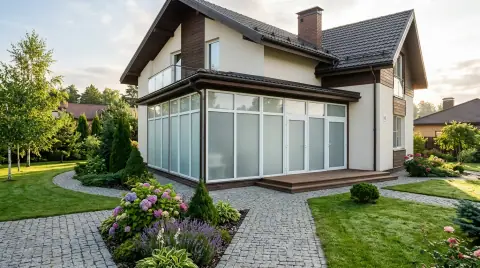

Мы собрали в этом разделе материалы, которые помогают заказчику разговаривать с подрядчиком на одном языке: понимать, чем стоечно-ригельная система отличается от структурной, почему спайдер не ставят на жильё и как считается приведённое сопротивление теплопередаче. Готовый расчёт по вашему объекту делает инженер после выезда — цену на загородный дом смотрите в статьях раздела и в каталоге.

Четыре системы фасадного остекления

Систему выбирают по трём вводным: этажность и ветровая зона, требования к теплу (отапливаемое здание или «холодный» контур), и архитектурная задача — нужен ли видимый переплёт или сплошная стеклянная плоскость. Ниже — рабочая классификация без маркетинга.

• Стоечно-ригельная. Алюминиевый каркас из вертикальных стоек и горизонтальных ригелей, в который вставляются стеклопакеты. Самая универсальная и ремонтопригодная система, снаружи видны крышки прижимов. Основа большинства офисных и общественных фасадов.
• Структурная. Стеклопакеты вклеиваются на герметик, каркас снаружи не виден — получается гладкая стеклянная плоскость. Эффектно, дороже, требует заводского качества склейки и регулярного контроля швов.
• Спайдерная (планарная). Стекло крепится точечно на кронштейны-«пауки» без сплошного каркаса. Даёт максимум прозрачности для атриумов, вестибюлей, входных зон. Холодная система — для отапливаемых помещений не подходит.
• Модульная (элементная). Готовые заводские блоки навешиваются на перекрытия. Быстрый монтаж на высотках, минимум работ на высоте, но проектировать нужно заранее и точно.

Стекло и тепло: что закладывать

Сердце тёплого фасада — стеклопакет. Однокамерный пакет с обычным стеклом даёт сопротивление теплопередаче около 0,35–0,4 м²·°C/Вт, чего для сплошного остекления мало: зимой по кромке пойдёт конденсат. Рабочий минимум для отапливаемого здания — двухкамерный пакет с низкоэмиссионным (i-стекло) покрытием и заполнением аргоном, это уже 0,6–0,8 м²·°C/Вт. Для южных фасадов дополнительно закладывают солнцезащитное покрытие, иначе летом помещение превращается в теплицу.

Отдельная тема — безопасность. На фасаде выше первого этажа наружное стекло делают закалённым или триплексом, чтобы при разрушении осколки не летели вниз. В зонах, где по нормам требуется противопожарное заполнение (пути эвакуации, межэтажные пояса), ставят стекло класса EI с соответствующим пределом огнестойкости. Это не опция, а требование, и его нельзя «оптимизировать» из сметы.

На чём в фасадах экономят зря

Фасад — конструкция, которую нельзя переделать «по месту»: если в проекте заложена не та система или сэкономлено на герметизации, лечение всегда дороже профилактики. Три типовые ошибки встречаются чаще всего.

1. Однокамерный пакет ради экономии. На сплошном остеклении разница в теплопотерях выливается в счета за отопление и в конденсат по всему периметру. Разница в цене пакета несопоставима с последующими проблемами.
2. Экономия на терморазрыве профиля. «Холодный» алюминий на отапливаемом здании промерзает, по внутренней стороне идёт наледь. Терморазрыв — не опция, а базовое требование для тёплого контура.
3. Отсутствие узла отвода воды. В стоечно-ригельной системе конденсат и затёкшая вода должны отводиться через дренажные каналы наружу. Если узел не запроектирован, влага копится внутри профиля и разрушает уплотнители.

Монтаж и обслуживание фасада

Даже идеально спроектированный фасад можно испортить монтажом. Стеклопакеты весом в десятки килограммов поднимают на высоту манипуляторами и вакуумными присосками, а каждый узел примыкания герметизируют по регламенту производителя системы. Отклонение стоек от вертикали, недожатый прижим или разрыв уплотнителя — и в этом месте зимой появится продувание или течь, которую сложно локализовать постфактум.

• Геометрия каркаса. Стойки выставляют по лазеру, отклонение по вертикали — не более пары миллиметров на этаж, иначе стеклопакеты встают с напряжением и трескаются.
• Герметизация узлов. Примыкания к стенам, кровле и цоколю проклеивают в несколько контуров: наружный отводит воду, внутренний отсекает пар.
• Обслуживание. Раз в год проверяют состояние уплотнителей, чистоту дренажных каналов и целостность герметика в структурных швах. Забитый дренаж — частая причина «внезапной» течи через годы эксплуатации.

Мойка большого фасада — тоже статья, которую закладывают заранее: на высотках предусматривают точки крепления для люлек или систему обслуживания, иначе через пару лет стекло невозможно будет привести в порядок. Об этом думают на стадии проекта, а не когда фасад уже смонтирован и запылён.
