Радиусная раздвижная перегородка: как её делают, что она умеет и во сколько обходится

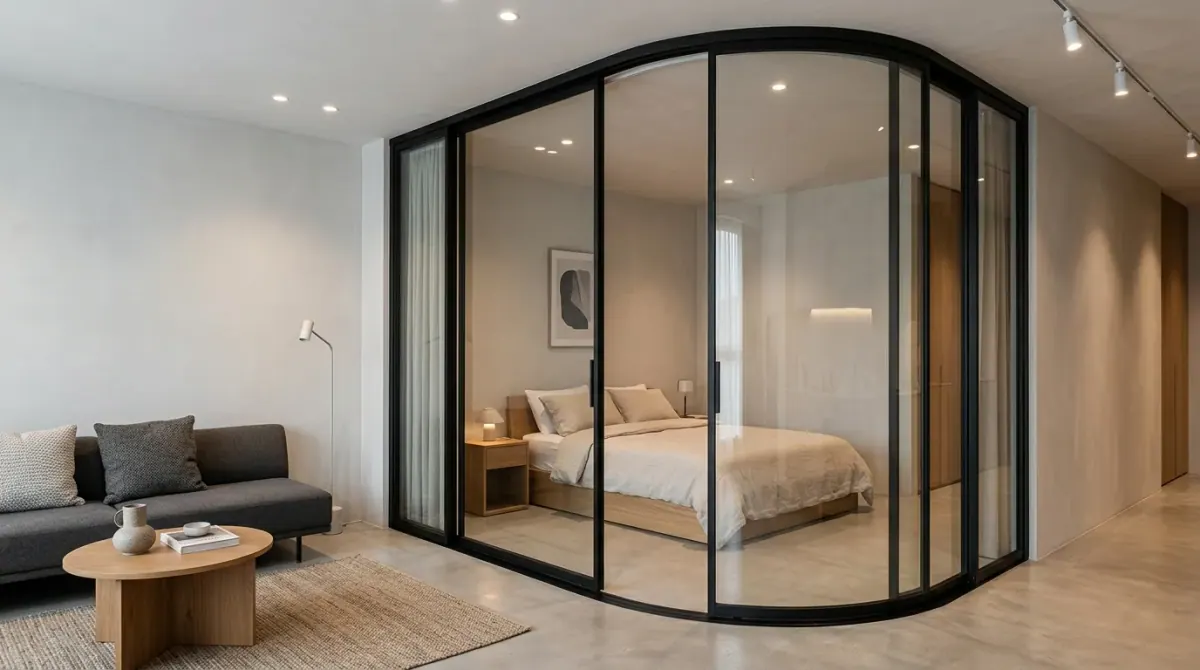

Радиусная раздвижная перегородка отличается от обычной одним принципиальным свойством: её полотно движется не по прямой, а по дуге окружности. Это значит, что гнуть приходится всё сразу — стекло, направляющую, нижний паз в полу и профиль обвязки, если он есть. Каждый из этих элементов делается под один и тот же расчётный радиус, и допуск между ними — единицы миллиметров. Именно поэтому радиусная система стоит от 28 000 ₽/м² против 10 000–13 000 ₽/м² у прямой раздвижной, а срок изготовления вырастает вдвое.

Задача, которую радиус решает по-настоящему, всего одна: закрыть криволинейный проём или обойти круглую в плане зону — стойку ресепшена, лестницу с винтовым маршем, гардеробную в эркере. Если стена прямая, а дуга нужна «для красоты», честный ответ такой: вы платите тройную цену за геометрию, которую не видит никто, кроме вас и подрядчика. Разбивку по узлам и актуальные цены смотрите ниже.

Как получают гнутое полотно

Стекло не гнут в холодном виде — оно лопнет. Криволинейное полотно получают моллированием: лист укладывают на керамическую или металлическую форму нужного радиуса и прогревают в печи примерно до 600–620 °C. При этой температуре стекло размягчается и «садится» на форму под собственным весом. Дальше есть развилка, от которой зависит и прочность, и цена.

• Гнутое отожжённое стекло. Просто моллированное, без закалки. Дешевле, но при разрушении даёт крупные острые осколки. В перегородках мы его не применяем: это не безопасное стекло.
• Гнутая закалка. Лист гнут и закаливают в одном цикле: после придания формы его резко обдувают воздухом. Прочность в 5–7 раз выше обычного стекла, при разрушении — тупая крошка. Минимальный радиус для стекла 8 мм — около 1 500 мм.
• Гнутый триплекс. Два моллированных листа, склеенных плёнкой ПВБ. Самый дорогой вариант и самый безопасный: при разрушении осколки остаются на плёнке. Обязателен там, где к полотну может привалиться человек.

Радиус — это не пожелание, а вход в расчёт. Чем он меньше, тем сложнее удержать оптику: на радиусе меньше 1 200 мм у стекла 8 мм появляется заметная волна, отражения в котором «плывут». Кроме того, у моллированного стекла есть допуск по геометрии — типично ±2–3 мм по хорде на метр длины. Для витрины это неважно, для полотна, которое должно точно войти в паз направляющей, — критично. Поэтому гнутое стекло всегда заказывают под уже изготовленную и обмеренную направляющую, а не наоборот. Подробнее про технологию мы писали в материале о гнутых стеклянных перегородках.

Гнутая направляющая: где рождается плавный ход

Алюминиевый рельс гнут на профилегибочном станке — прокаткой между тремя валками. Профиль проходит станок несколько раз, каждый проход добавляет доли градуса кривизны. Работа ювелирная: перегнули — профиль пошёл винтом и его в утиль, недогнули — полотно упрётся в конце хода. Минимальный радиус для стандартного рельса под 80 кг — примерно 1 000 мм, ниже алюминий начинает терять сечение на внутренней стороне дуги.

Каретки на радиусе тоже работают иначе. На прямом участке ролик катится строго вдоль, на дуге он постоянно немного разворачивается. Обычная жёсткая каретка на радиусе начнёт заедать и выработает дорожку рельса за считанные месяцы. Нужны каретки с поворотной осью — они на 40–60 % дороже прямых, и это одна из статей, из-за которых радиусная система дорожает не только «по стеклу».

Плоские сегменты вместо дуги: когда так честнее

Есть решение, о котором заказчику редко рассказывают, потому что оно дешевле: заменить настоящую дугу на многоугольник из плоских полотен. Три-пять прямых створок, каждая шириной 600–900 мм, поставленные под небольшим углом друг к другу, с расстояния трёх метров читаются как плавная кривая. Стекло — обычное плоское закалённое, рельс — прямые отрезки, соединённые под углом. Экономия по сравнению с полноценной радиусной системой — 45–60 %.

Минусы честные: вблизи видны переломы в местах стыков, а стыки между сегментами дают дополнительные щели, через которые уходит звук. Но если задача — обозначить круглую зону в опенспейсе или обойти колонну, а не сделать безупречную дугу в загородном доме, сегментная схема закрывает её за половину бюджета. Мы всегда показываем оба варианта в смете, потому что разница может составлять 150–200 тысяч рублей на одном проёме.

На объекте радиус живёт своей жизнью. Стена, которую архитектор нарисовал по R = 2000, в натуре оказывается то 1985, то 2020. Поэтому мы никогда не гнём стекло по чертежу — только по факту смонтированного рельса. Это лишние три дня в сроке и минус один переделанный заказ из десяти.

— Дмитрий Соловьёв, руководитель монтажного отдела

Что радиусная перегородка умеет и чего от неё ждать не стоит

Отделим реальные свойства конструкции от ожиданий, с которыми к нам приходят.

• Умеет закрывать криволинейный проём, обходить круглую стойку, ресепшен, винтовую лестницу или эркер — там, где прямая створка физически не встанет.
• Умеет работать без порога: полотно висит на верхней гнутой направляющей, снизу только флажок в узком гнутом пазу.
• Умеет двигаться одним пальцем при массе полотна 60–90 кг, если каретки поворотные и рельс не повело.
• Не умеет держать звук лучше прямой раздвижной. Гнутое одинарное стекло 8 мм — те же 20–24 дБ. Дуга не добавляет ни децибела.
• Не умеет прощать перепад пола больше 10 мм по длине дуги — на радиусе перекос выбирается быстрее, чем на прямой.
• Не умеет ремонтироваться «за день». Разбитое гнутое полотно — это новый цикл моллирования: 15–20 рабочих дней ожидания.

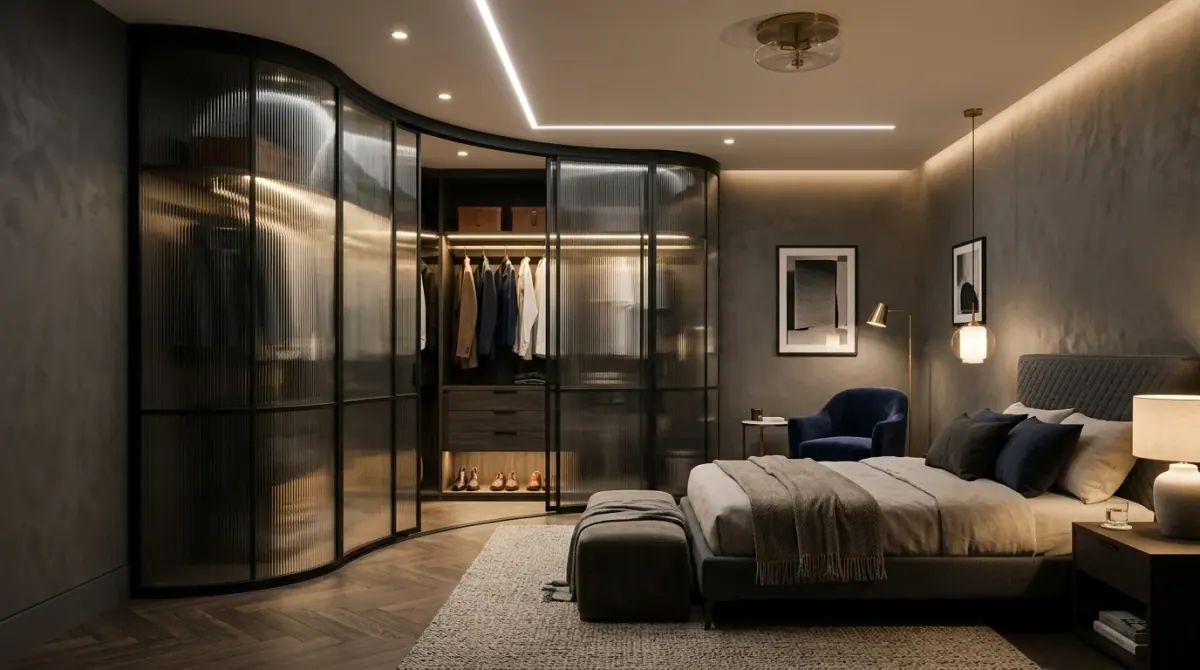

Из живых сценариев, где радиус оправдан, за последние сезоны у нас накопилось четыре типовых. Первый — гардеробная в эркере: дуга повторяет линию окон, и полотно уезжает вдоль неё, не съедая площадь комнаты. Второй — обход круглой стойки ресепшена, когда зону надо закрывать на ночь. Третий — винтовая лестница в двухсветном пространстве: прямая перегородка там встаёт по касательной и выглядит инородно. Четвёртый — душевая зона с криволинейным поддоном, где гнутое стекло единственное, что вообще садится по контуру. Во всех четырёх случаях дуга — не украшение, а следствие уже существующей геометрии. Если ваш случай не похож ни на один из этих, сначала спросите себя, откуда взялась кривая — из планировки или из рендера.

Монтаж: допуски, которых нет у прямой перегородки

На прямой перегородке ошибка обмера в 5 мм гасится регулировкой кареток по высоте и подрезкой нащельника. На радиусе такой роскоши нет: полотно жёстко связано с дугой рельса, и если дуги не совпали, створка либо не пойдёт, либо будет тереть кромкой. Поэтому монтаж радиусной системы идёт в другом порядке и занимает больше времени.

1. Обмер лазерным сканером или по точкам. Строим фактическую дугу проёма по 5–7 контрольным точкам, а не по одному номинальному радиусу из проекта.
2. Проверка основания. Потолок под гнутый рельс должен иметь закладную по всей длине дуги — точечных креплений мало, шаг анкеровки на радиусе 250–300 мм.
3. Прокатка и монтаж рельса. Гнём профиль, ставим его на объект, замеряем фактическую дугу после установки.
4. Заказ стекла по факту. Только теперь лист уходит в печь. Срок моллирования и закалки — 10–15 рабочих дней.
5. Навеска и регулировка. Ставим поворотные каретки, вешаем полотно, выставляем зазоры и настраиваем доводчик.

Общий срок от замера до сдачи — 25–35 рабочих дней против 12–18 у прямой системы. Это не медлительность, а физика процесса: печь, форма, остывание, контрольный монтаж. Заказчикам, которым конструкция нужна «через неделю», мы честно предлагаем сегментную схему из плоских створок — её реально успеть.

Сколько стоит радиусная раздвижная перегородка

Смета делится примерно так: гнутое полотно — 50–60 % бюджета, гнутый рельс с поворотными каретками — 25–30 %, монтаж и подготовка основания — 15–20 %. Базовая цена радиусной раздвижной системы на закалённом гнутом стекле 8 мм — от 28 000 ₽/м². Триплекс поднимает её до 38 000–46 000 ₽/м². Сегментная схема из плоских створок укладывается в 14 000–17 000 ₽/м².

Типовой проект — дуга длиной 3,2 м и высотой 2,6 м (8,3 м²), два подвижных полотна, гнутое закалённое стекло 8 мм, поворотные каретки, доводчик — обходится в 290 000–360 000 ₽ с монтажом. Та же дуга в сегментном исполнении из четырёх плоских створок — 145 000–185 000 ₽. Разница почти двукратная, и вся она заключена в моллировании стекла и прокатке профиля.

Отдельная строка, о которой забывают в первом разговоре, — гнутый паз в полу под нижний флажок. Его либо фрезеруют в стяжке по дуге, либо ставят накладной гнутый профиль. Первое дороже и требует, чтобы стяжка была толщиной не меньше 60 мм; второе даёт небольшой порог 6–8 мм. Обойтись без нижней фиксации на радиусе нельзя: полотно на дуге склонно уходить от плоскости сильнее, чем прямое, и без флажка оно начнёт бить кромкой по стене в крайних положениях. В смете этот узел занимает 3–5 %, но именно на нём чаще всего пытаются сэкономить.

Что удорожает проект сильнее всего

Первое — малый радиус. Дуга R = 1 000 мм требует более медленного цикла моллирования и даёт больший процент брака в печи; надбавка составляет 20–35 % к цене стекла. Второе — переменный радиус: если дуга не окружность, а сложная кривая, форму придётся изготавливать индивидуально, и это ещё плюс 30–50 %. Третье — матирование или печать по гнутому стеклу: наносить рисунок на кривую поверхность сложнее, чем на плоскую, надбавка 25–40 %. И четвёртое, самое обидное — переделка из-за обмера по чертежу вместо обмера по факту. Она стоит ровно столько же, сколько полотно, и никогда не покрывается гарантией.

Итог: радиусная раздвижная перегородка — инструмент для криволинейной геометрии, а не для украшения прямой стены. Если дуга в проекте есть по факту, платить придётся за гнутое стекло, гнутый рельс и поворотные каретки, и никакой подрядчик эту цену волшебным образом не уменьшит. Если дуга декоративная, сегменты из плоского стекла дадут тот же зрительный эффект вдвое дешевле. Большие криволинейные системы для залов мы считаем как раздвижные стены — там своя фурнитура и свои пролёты.
