Раздвижная перегородка гармошкой: разбираем механику узел за узлом

Раздвижная перегородка гармошкой — это система из нескольких вертикальных полотен, шарнирно связанных между собой и подвешенных к верхней алюминиевой направляющей. При открывании полотна складываются попарно и уезжают пакетом к одной или обеим стойкам проёма. Отличие от раздвижной перегородки купе принципиальное: купе требует свободной стены длиной с полотно, гармошка не требует ничего, кроме 10–25 см у стойки, куда встанет сложенный пакет.

Работоспособность всей конструкции держится на трёх узлах: верхней направляющей (она несёт весь вес), каретках (они катятся) и шарнирах между полотнами (они складывают). Ресурс системы всегда равен ресурсу самого слабого из них — и это почти никогда не полотно. Ниже разбираем каждый узел, считаем нагрузки, смотрим типовые отказы и раскладываем цену по позициям.

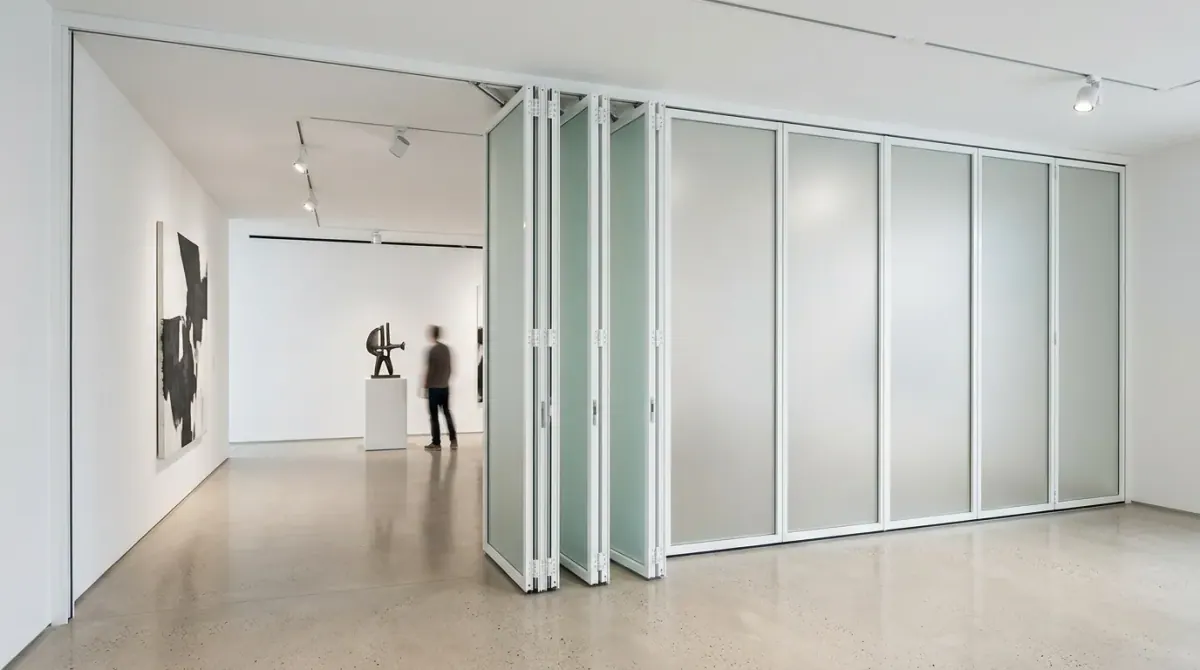

Верхняя направляющая: она несёт всё

В нормальной складной системе нижнего несущего рельса нет: пол остаётся ровным, без порога и без паза, в котором копится грязь. Значит, весь вес конструкции — от 12 кг у лёгкой ПВХ-гармошки до 160–220 кг у широкой перегородки со стеклом — висит на верхнем профиле и через него передаётся на перемычку проёма. Отсюда два вопроса, которые надо решать до заказа, а не после.

• Сечение и материал профиля. Алюминиевый рельс с толщиной стенки 2–3 мм держит 40–60 кг на погонный метр. Профиль со стенкой 1,2–1,5 мм на пролёте 3 м прогибается на 3–5 мм, и полотна начинают заедать в средней части хода. На широких пролётах ставят усиленный профиль или промежуточные точки крепления через каждые 400–500 мм.
• Основание, к которому он крепится. Бетон и кирпич — идеально. Гипсокартон без закладной — не держит: рельс вырвет вместе с листом, вопрос только в сроке. В каркас ГКЛ обязательно закладывают деревянный брус 50×100 мм или стальную планку, и делают это на этапе ремонта.
• Ровность. Перепад направляющей по горизонту больше 2 мм на метр — и полотно начинает самопроизвольно уезжать в сторону уклона. Не «иногда», а всегда: это гравитация, а не дефект фурнитуры.

Практический расчёт, который мы делаем на каждом замере: берём площадь перегородки, умножаем на удельный вес полотна (ПВХ — 3–4 кг/м², МДФ — 12–16 кг/м², алюминий со стеклом 6 мм — 22–26 кг/м², триплекс 8.38 — 28–32 кг/м²), добавляем 15 % на фурнитуру и получаем нагрузку. Дальше делим на длину рельса и сверяем с допустимой погонной нагрузкой профиля. Если получилось больше — либо усиливаем профиль, либо уменьшаем толщину стекла, либо делим перегородку на два пакета. Третьего не дано, и «поставим как есть, авось выдержит» здесь не работает.

Каретки: где считается ресурс

Каретка — это тележка с двумя-четырьмя роликами, катающаяся внутри профиля, и именно она определяет, сколько система проживёт. На нашем ресурсном стенде разница между типами кареток видна очень наглядно.

Переведём в бытовой язык. Перегородка между кухней и гостиной складывается 4–6 раз в день — это около 2 000 циклов в год. Каретка на 100 000 циклов проживёт при таком режиме дольше самого дома. А вот перегородка в офисной переговорной, которую двигают по 20–30 раз в день, набирает 8 000–10 000 циклов в год: дешёвая полиамидная каретка кончится за 3–4 года. Поэтому ресурс подбирают не «на всякий случай», а под реальную интенсивность — и переплата за подшипники качения оправдана далеко не всегда.

Мне приносят «сломавшуюся гармошку» примерно раз в неделю. В девяти случаях из десяти полотна целы, а мёртвые — каретки: их поставили с запасом по нагрузке ноль, и они отработали свой ресурс ровно так, как написано в спецификации. Каретка — расходник, но выбирают её один раз и на весь срок службы перегородки.

— Константин Ершов, специалист по фурнитуре

Шарниры и схема складывания

Полотна связаны между собой петлями — рояльными по всей высоте у лёгких систем, карточными в три-четыре точки у тяжёлых. Схем складывания по сути две, и они не взаимозаменяемы.

1. Каждое полотно на своей каретке. Все полотна подвешены, каждое катится само. Ход мягче, нагрузка распределена, но кареток нужно больше — и система дороже. Обязательна для стекла и тяжёлых полотен.
2. Каретка через одно полотно. Подвешена только каждая вторая створка, промежуточная висит на соседке через шарнир. Дешевле на 25–35 %, но шарнир работает на изгиб и разбивается быстрее, а полотно при складывании слегка «клюёт». Рабочая схема для лёгких ПВХ и МДФ, плохая — для стекла.
3. Первое полотно на оси. Крайняя створка жёстко закреплена в стойке на поворотной оси и задаёт геометрию всему пакету. Без такой опорной точки система при складывании уводит вбок.

Снизу полотна почти всегда свободны — их только ловит флажок-ограничитель, входящий в незаметный паз пола или в направляющий штифт. Флажок не несёт вес, он борется с раскачиванием: без него нижняя кромка при сквозняке гуляет на 15–25 мм и бьётся о стойку. Ставить его надо всегда, а стоит он копейки.

Что складная схема умеет и чего не умеет

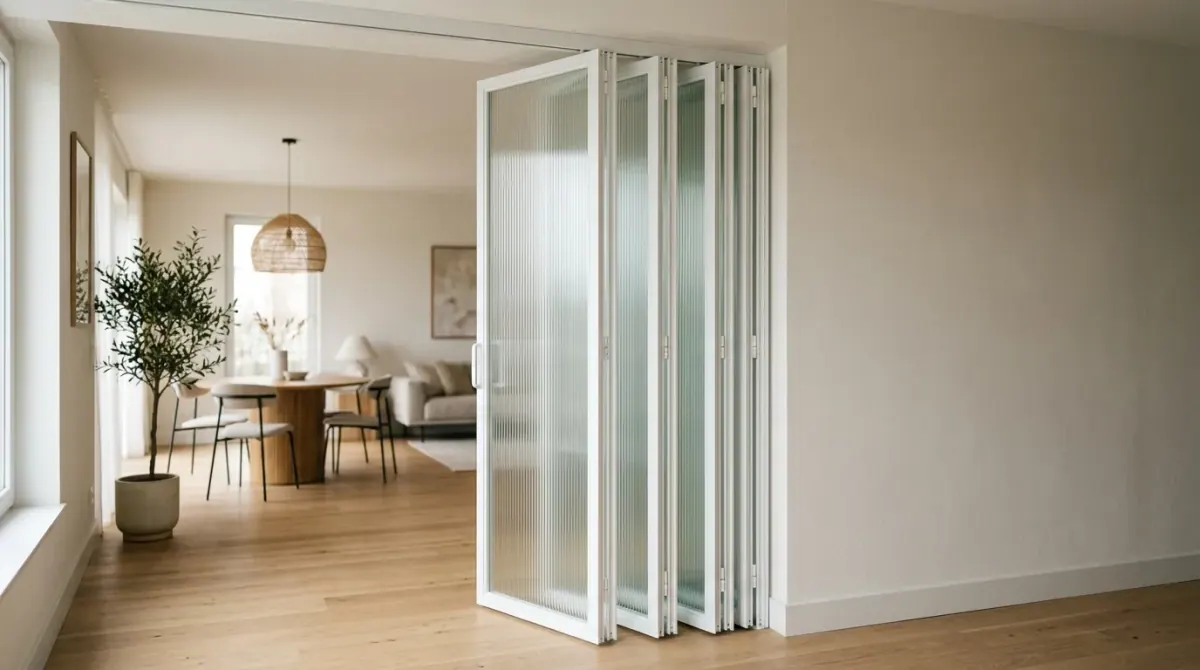

Сильная сторона гармошки одна, но очень весомая: она открывает проём целиком и при этом не занимает ни стену сбоку, ни пространство перед собой. Сложенный пакет из четырёх полотен встаёт в 18–25 см у стойки. Ни одна другая механика этого не умеет: распашной двери нужен радиус, купе — стена, кассете — пенал внутри стены. Поэтому гармошку выбирают там, где проём широкий (2–6 м), а места вокруг нет: между кухней и гостиной, на выход на террасу, в переговорной комнате.

Слабых сторон три, и все они прямо следуют из механики. Первая — звук: у складной системы стыков столько же, сколько полотен, и каждый стык является звуковым мостиком. Даже с щёточными уплотнителями по шарнирам гармошка даёт 20–26 дБ против 32–38 дБ у стационарной перегородки. Вторая — число подвижных узлов: у перегородки из шести полотен их около двадцати, и каждый требует регулировки со временем. Третья — жёсткость: гармошка не несёт нагрузку, к ней нельзя ничего крепить и об неё нельзя опираться.

Где складная схема упирается в физику

У гармошки есть жёсткие пределы, и знать их полезно до того, как вы начнёте рисовать проём. Ширина одного полотна: 400–900 мм. Уже 400 мм — стыков становится столько, что система теряет и звук, и внешний вид; шире 900 мм — растёт момент на шарнире, и полотно при складывании начинает «клевать» вниз. Высота: до 2 500 мм проблем нет, до 3 000 мм требуется усиленный шарнир и более жёсткая рама, выше 3 200 мм складную схему мы уже не берём — момент на верхнем узле становится неуправляемым. Число полотен в одном пакете: до восьми, дальше пакет получается такой толщины, что перестаёт помещаться у стойки. Суммарная ширина проёма: практический потолок — 6 метров на два пакета, расходящихся в стороны. Всё, что шире, — это уже не гармошка, а мобильная перегородка с отдельными полотнами, которые паркуются в нишу.

Из чего складывается стоимость

Цена складной перегородки на 2026 год в Москве начинается от 6 900 ₽/м² за ПВХ и доходит до 44 000–60 000 ₽/м² за стеклянную систему на триплексе с фурнитурой тяжёлой серии. Разброс почти в десять раз, и он полностью объясним. В смете деньги распределяются так: полотна — 40–55 %, фурнитура (рельс, каретки, шарниры, флажки) — 25–35 %, монтаж — 12–18 %, доборы, уплотнители и закладная — остальное. То есть на фурнитуру уходит примерно треть бюджета, и это единственная строка, где экономия гарантированно возвращается ремонтом.

• Материал полотна. Главный множитель. ПВХ 6–8 мм — 6 900 ₽/м², МДФ — 16 500 ₽/м², алюминиевая рама со стеклом — 22 900 ₽/м², цельностеклянная система — от 44 000 ₽/м².
• Ширина проёма. Каждый лишний метр — это ещё одно-два полотна, каретки и метр рельса. Зависимость почти линейная, скачок происходит при переходе через 3 м, где нужен усиленный профиль.
• Высота. До 2 500 мм — стандарт. Выше растёт момент на шарнирах, и требуется более жёсткое полотно: надбавка 15–25 %.
• Схема складывания. Каретка на каждом полотне дороже схемы «через одно» на 25–35 %, но обязательна для стекла.
• Уплотнители и доводчик. Щёточный уплотнитель по стыкам добавляет 3–5 дБ и стоит 900–1 400 ₽ на полотно. Доводчик мягкого закрывания гасит удар пакета о стойку и продлевает ресурс кареток.
• Закладная и подготовка проёма. 1 500–4 000 ₽. Строка, которую вычёркивают чаще всего и о которой потом жалеют.

Типовые отказы и обслуживание

Складная перегородка — единственная из перегородок, которая требует регулярного внимания. Раз в год стоит продуть направляющую от пыли (в неё летит всё, что поднимается с пола) и протянуть крепёж шарниров: они самоотворачиваются от вибрации при складывании. Типовые отказы предсказуемы: тяжёлый ход означает загрязнение рельса или износ роликов; полотно «клюёт» вниз — разбит шарнир; пакет не доходит до стойки — просел рельс или сместилась ось первой створки; нижняя кромка бьётся о пол — выпал или сломан флажок. Всё это регулируется за один выезд, если не доводить до момента, когда перегородку перестают складывать вовсе.

Итог. Гармошка — это механика, а не отделка. Если вы правильно посчитали нагрузку на погонный метр рельса, заложили закладную в перемычку, взяли каретки под реальную интенсивность и не забыли флажок в полу, перегородка будет ходить одним пальцем десять-пятнадцать лет. Если сэкономили на любом из четырёх пунктов — вернётесь к ней раньше, чем закончится гарантия. За тем, как гармошку применяют для зонирования комнат, стоит уже другая логика — сценарии, свет и звук; здесь мы говорили именно про железо.
