Складные двери на террасу: как их считают на ветер, воду и зиму

Складная дверь на террасу решается тремя вопросами, и ни один из них не про внешний вид. Первый: холодный контур или тёплый — то есть защищаете вы террасу от ветра и дождя или превращаете её в отапливаемую комнату. Второй: куда уйдёт вода, которая неизбежно окажется в нижнем рельсе. Третий: что происходит с этой дверью в январе, когда в направляющей замерзает натёкшая вода. Если подрядчик начинает разговор с раскладки стекла, а не с этих трёх пунктов, вы получите красивый портал, который перестанет открываться на первую же зиму.

Коротко по существу: для неотапливаемой террасы берут холодный алюминиевый портал с закалённым стеклом 6–8 мм — от 22 900 ₽/м², он держит ветер и дождь, но не даёт тепла. Для террасы, которую вы планируете топить, нужен профиль с терморазрывом и стеклопакетом — от 38 500 ₽/м², и такая створка весит уже 80–100 кг, что полностью меняет конструкцию узлов. Дальше — по каждому вопросу отдельно, с расчётами и ценами.

Холодный контур или тёплый: решается до раскладки

Разница между двумя вариантами не в толщине профиля, а в физике. Холодный алюминиевый профиль — сплошной металл, и он проводит тепло почти как медный провод: приведённое сопротивление теплопередаче остекления с одинарным закалённым стеклом составляет 0,16–0,18 м²·°C/Вт. Это чуть лучше открытого проёма и заметно хуже деревянной стены. Такой портал делает ровно то, для чего создан: отсекает ветер, дождь, пыль, тополиный пух и насекомых, продлевая сезон использования террасы с трёх месяцев до шести. Он не делает террасу тёплой, и обещать обратное нечестно.

Тёплый профиль устроен иначе: между наружной и внутренней алюминиевыми оболочками вклеены полиамидные термовставки шириной 24–34 мм, которые разрывают мостик холода. В створку встаёт стеклопакет 24–32 мм с низкоэмиссионным напылением, и приведённое сопротивление вырастает до 0,55–0,62 м²·°C/Вт. Это уже уровень нормального окна: террасу можно отапливать и жить в ней круглый год. Плата — вес и деньги: створка 1,0 × 2,4 м со стеклопакетом весит 80–100 кг против 45–55 кг у холодной, и вся несущая часть портала считается заново.

Ветер: цифры, которые считают до заказа

Межкомнатная дверь не знает никаких нагрузок, кроме собственного веса. Уличная створка ловит ветер всей плоскостью. Москва и область относятся к I ветровому району, для которого нормативное значение ветрового давления составляет 0,23 кПа — примерно 23 килограмма на квадратный метр. Створка 0,9 × 2,4 м имеет площадь 2,16 м² и в порыве принимает на себя около 50 кгс, приложенных к середине полотна. Этот момент передаётся на петли, на каретку и на стойку портала.

Отсюда практические следствия, о которых редко думают до монтажа. Стойки, к которым крепится портал, должны быть жёсткими: деревянный столб каркасной террасы сечением 100 × 100 мм при пролёте 3 м под такой нагрузкой играет на 5–8 мм, и створка начинает цеплять или, наоборот, распахивается. Мы либо усиливаем стойку стальной вставкой, либо ставим свой алюминиевый несущий короб. Второе следствие: открытый портал нельзя оставлять без фиксации. Пакет из четырёх сложенных створок при боковом порыве работает как парус на плече — его выдёргивает вместе с креплением. Стопор открытого положения на террасе не опция, а обязательный элемент.

• Многоточечное запирание. Одна защёлка посередине не удержит створку 2,4 м высотой: под ветром она выгибается и щёлкает. Нужен запор с тягами на верх и низ полотна — 3–5 точек прижима по высоте.
• Прижимные уплотнители EPDM. Морозостойкость до −45 °C, не дубеют и не рвутся на морозе. Силикон работает шире по температуре, но хуже держит форму под постоянным прижимом. TPE-уплотнители на улице живут 3–5 лет и трескаются.
• Стопор открытого положения. Фиксирует пакет створок у стойки. Без него первый серьёзный порыв ломает петли.
• Створка-калитка. Одна створка портала должна открываться как обычная распашная дверь — чтобы выйти на террасу, не раскладывая весь портал. Зимой это единственный рабочий способ им пользоваться.

Вода: главный узел всей конструкции

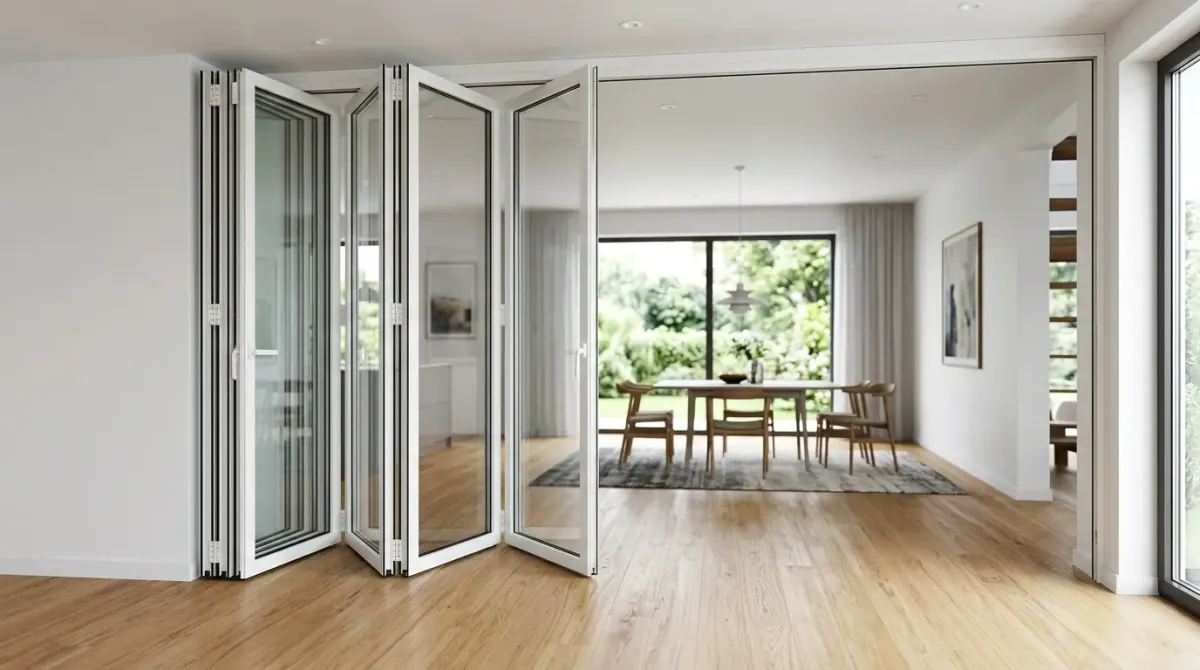

У межкомнатной складной двери верхний подвес и тонкий флажок в полу. У террасного портала со створками по 80–100 кг верхний рельс такой вес не потянет — точнее, потянет, но потребует такой перемычки, какой на террасе обычно нет. Поэтому уличные складные системы чаще делают на нижнем несущем рельсе: тележка едет по нижней направляющей, а верхний профиль только удерживает створку от опрокидывания. Конструктивно это надёжнее, но создаёт главную проблему террасного портала — открытый жёлоб на полу, в который течёт вода.

1. Дренажные отверстия в нижнем рельсе. Диаметром 8–10 мм, шагом 400–500 мм, обязательно с наружной стороны. Вода, попавшая в жёлоб, должна уходить наружу самотёком, а не стоять там до испарения.
2. Уклон площадки от портала. 1–2 % наружу — это 10–20 мм на метр. Терраса, залитая в идеальный горизонт, гонит воду обратно в дом при каждом дожде с ветром.
3. Водоотводный жёлоб перед порталом. Линейный трап или решётка на всю ширину проёма, врезанные в площадку. Ставится при большом остеклении и при сильном стоке с крыши.
4. Капельник над проёмом. Отсекает воду, стекающую по фасаду, чтобы она не попадала в верхний профиль. Стоит копейки и снимает половину проблем.
5. Порог 15–25 мм. Скрытый порог «в уровень пола» выглядит эффектно и на террасе почти всегда ошибка: он оставляет конструкцию без барьера от воды и наледи. Компромисс — порог 15 мм с фаской: не спотыкаешься, но вода не заливает.

Отдельный вопрос — направление складывания. Пакет створок может уходить наружу, на террасу, или внутрь помещения. Наружу — экономит место в комнате, но сложенные створки стоят под дождём и снегом, набирают грязь, а нижние ролики при этом остаются в открытой части рельса. Внутрь — пакет чистый и защищённый, но он съедает 300–500 мм пространства у стены и требует, чтобы там ничего не стояло. На отапливаемой террасе мы почти всегда складываем внутрь; на холодной, где терраса и есть улица, — наружу, но с обязательным козырьком над зоной пакета.

Зима: что реально происходит с порталом в январе

Вот честная картина, которую редко описывают в каталогах. Осенью в нижний рельс попадает вода. Первый морозный день превращает её в лёд, который намертво прихватывает тележку к дорожке. Вы тянете ручку — портал не идёт. Тянете сильнее — вырываете ролик или гнёте профиль. Это самая массовая поломка складных террасных систем в нашем климате, и происходит она не от плохого качества, а от попытки открывать дверь по льду.

Если терраса используется зимой активно и портал нужно раскладывать в мороз, есть техническое решение — греющий кабель в нижнем рельсе, 2 800 ₽ за погонный метр плюс терморегулятор. Он держит дорожку выше нуля и снимает вопрос обледенения полностью. Мощность небольшая (20–30 Вт на погонный метр), включается по датчику температуры. Мы ставим его на порталы у бассейнов и на террасы с зимним использованием, и это единственный работающий способ пользоваться складной уличной дверью в январе.

Расчёт портала я начинаю не со стекла и не с профиля, а с вопроса «куда пойдёт вода». Если на этот вопрос нет ответа в узле, дальше можно не считать: любая конструкция, в которой вода стоит, зимой превращается в лёд, а лёд ломает всё, что движется.

— Артём Кузнецов, главный инженер-конструктор

Стекло: закалка обязательна, триплекс желателен

В уличной складной створке стекло работает в сложных условиях: перепад температур между наружной и внутренней поверхностью, ударные нагрузки от ветра и веток, риск удара человеком. Обычное листовое стекло здесь недопустимо: при разрушении оно даёт крупные острые осколки. В холодном контуре ставим закалённое стекло 6–8 мм (закалка при 620–650 °C, при разрушении рассыпается на тупую крошку). В зонах, где остекление идёт в пол и по нему можно пройти насквозь — а на террасе это норма, — правильнее триплекс 4.4.1: два стекла на плёнке, осколки остаются на ней и полотно не осыпается целиком. Доплата за триплекс — 3 800–5 200 ₽/м², и в доме с детьми она однозначно оправдана.

Сколько это стоит и когда складной портал не нужен

Холодный складной портал с закалённым стеклом 8 мм обходится от 22 900 ₽/м², тёплый с терморазрывом и стеклопакетом — от 38 500 ₽/м². Нижний несущий рельс с дренажом — 4 600 ₽/п.м. Створка-калитка в составе портала — 9 800 ₽. Многоточечный запор — 7 400 ₽. Водоотводный жёлоб — 3 200 ₽/п.м. Монтаж — 3 500 ₽/м². Портал на проём 4 × 2,4 м (9,6 м²) из четырёх створок: холодный — 285 000–340 000 ₽ под ключ, тёплый — 460 000–540 000 ₽. Это серьёзные деньги, и прежде чем их тратить, стоит проверить, нужна ли вам именно складная система.

• Проём уже 2,4 м. Складной портал выигрывает у раздвижного только на широких проёмах, где важно открыть весь просвет. На проёме 2 м раздвижная система дешевле и надёжнее — у неё нет пакета, который надо куда-то девать.
• Терраса выходит на розу ветров. Открытая площадка с сильными боковыми порывами — плохое место для складного портала: пакет створок парусит, стопор работает на пределе. Раздвижная система с полотнами вдоль стены здесь спокойнее.
• Нужна тишина. Складной портал даже с хорошим прижимом даёт по звуку меньше, чем глухое остекление: у него много стыков. Если рядом трасса, лучше комбинировать глухую часть с одной поворотной створкой.
• Бюджет ниже 200 тысяч на проём 4 м. В этом коридоре складной портал сделать нельзя — можно только сымитировать, поставив тонкий профиль без расчёта на ветер. Такая конструкция живёт две зимы.

Резюме конструктора: складной портал на террасу — это отличное решение, когда проём широкий (3–6 м), терраса под навесом, площадка имеет уклон наружу, а вы понимаете, что зимой пользоваться порталом будете через калитку. При этих условиях он открывает дом в сад целиком и служит 20–25 лет. Если хотя бы одно условие не выполняется, честнее пересчитать проект на раздвижную систему или на комбинацию глухого остекления с распашной дверью. Складные системы для внутренних проёмов устроены проще — их мы разбирали в обзоре складных межкомнатных дверей. Каталог уличных складных систем — в разделе алюминиевые двери-гармошки.
