Терморазрыв в стальной уличной двери: как устроен узел и когда за него не стоит платить

Металлическая уличная дверь с терморазрывом — это дверь, у которой стальной каркас полотна и коробки физически разрезан по всему периметру, а между наружной и внутренней половинами стоит вставка из материала, который тепло почти не проводит: стеклопластик, ПВХ, полиамид или плотный пенополиуретан. Утеплитель в полостях полотна к терморазрыву отношения не имеет — это разные вещи, которые продавцы регулярно смешивают в одном предложении.

Разница видна на одной цифре. Теплопроводность стали — около 50 Вт/(м·К), стеклопластиковой вставки — 0,3 Вт/(м·К), то есть в полтораста раз меньше. Пока сталь идёт с улицы в дом сплошным сечением, никакая минвата в полости этого не изменит: тепловой поток пойдёт по металлу в обход утеплителя, как ток по медной жиле в обход резистора. Разрежьте металл — и поток обязан пройти через вставку. Всё остальное в этой статье — про то, как этот разрез делают и чем его портят.

Узел послойно: что именно режут

Стальная дверь — это рамка из гнутого профиля или трубы 40 × 25 мм, к которой с двух сторон приварены листы 1,5–2,0 мм. Чтобы получить терморазрыв, эту рамку делают из двух независимых контуров, соединённых только диэлектриком.

• Каркас полотна. Наружная рамка и внутренняя рамка — два отдельных сварных контура. Между ними вставка 10–20 мм: стеклопластиковый профиль или экструдированный ПВХ. Соединение — только на заклёпках или винтах через диэлектрическую втулку, сварка между контурами не допускается ни в одной точке.
• Стальные листы. Наружный лист приварен только к наружному контуру, внутренний — только к внутреннему. Если лист заходит за линию разреза и касается противоположной рамки хотя бы кромкой, узел не работает.
• Заполнение полости. Минеральная вата плотностью 80–110 кг/м³ или напыляемый ППУ плотностью 35–45 кг/м³. ППУ герметичен и добавляет жёсткости, минвата дешевле и не горит. Пенопласт ПСБ-25 в уличной двери — брак: он не примыкает к рёбрам плотно, и по зазорам идёт конвекция.
• Коробка. Тот же разрез, что и в полотне. Именно здесь экономят чаще всего: полотно с разрывом ставят в цельносварную коробку из уголка 50 × 50 — и весь холод приходит по раме, минуя дорогое полотно.
• Порог. Нижний профиль с диэлектрической вставкой плюс опускающийся уплотнитель. Стальной порог без разрыва — это полоса металла шириной с дверь, лежащая одним концом на улице.

Ширина вставки решает почти всё. Разрез 10 мм даёт приведённое сопротивление теплопередаче конструкции порядка 0,55–0,65 м²·°C/Вт, разрез 18–20 мм — 0,85–1,05. Дальше рост замедляется: вставка шире 24 мм в стальной двери почти не добавляет тепла, зато утолщает полотно и требует более мощных петель. Для Москвы и области рабочий диапазон — 16–20 мм.

Термошунты: как обнуляют узел за 200 рублей

Термошунт — любой металлический элемент, который соединяет наружный и внутренний контуры в обход вставки. Один такой мостик сечением с палец способен съесть до трети эффекта всего разреза, потому что тепловой поток концентрируется именно в нём. Тепловизор на объекте показывает их мгновенно: на общем ровном поле полотна проступают яркие точки и полосы.

1. Сквозная ручка-скоба. Стяжной винт от наружной ручки к внутренней проходит сквозь полотно. Стальной винт М8 длиной 90 мм — это шунт. Правильно: винт из нержавейки в полиамидной гильзе либо раздельные ручки без сквозной стяжки.
2. Петли. Навесы, приваренные и к наружной, и к внутренней рамке, — самая частая и самая грубая ошибка. Петля должна опираться только на один контур, с термоподкладкой в узле навески.
3. Ригели замка. Ригель выходит из тёплой зоны в холодный ответный карман коробки. Сталь ригеля работает как стержень-теплоотвод. Компенсируется термовтулками в ответной планке и тем, что площадь сечения мала, — но при пяти ригелях эффект уже заметен.
4. Технологические перемычки. Сварные «прихватки» между контурами, которые ставят при сборке для геометрии и забывают срезать. Их не видно снаружи, но они убивают дверь.
5. Металлические откосные уголки. Ставятся уже при отделке, снаружи и внутри, и замыкают контуры мимо двери — через стену. Формально не вина производителя, результат тот же.

Мы вскрывали дверь, у которой в паспорте стояло R₀ = 0,95, а на объекте внутренний лист был +7 °C. Внутри нашли четыре сварные перемычки, оставленные с кондуктора, и стяжку ручки насквозь. Ни одного нарушения в описании товара — просто узел собран так, что вставка стоит для отчётности.

— Андрей Величко, инженер-теплотехник

Точка росы: почему разговор вообще идёт о воде, а не о тепле

Дверь площадью 2,1 м² даже без терморазрыва теряет 200–300 Вт — это меньше одного чайника, в счёте за отопление вы этого не заметите. Терморазрыв покупают не ради киловатт, а ради того, чтобы внутренняя поверхность двери была теплее точки росы. Ниже неё влага из воздуха выпадает на металл — и начинается всё то, за что дверь потом меняют.

Обратите внимание на вторую строку: полость, набитая утеплителем, поднимает поверхность до +6…+10 °C. Это ровно та зона, где владелец говорит «дверь стала теплее», а конденсат никуда не делся — просто переехал с центра полотна на рёбра и рамку. И на последнюю строку: локальные +5 °C у петли при общих +17 °C дают мокрое пятно диаметром с ладонь, которое зимой не высыхает и за три-четыре года превращается в рыжий подтёк по краске.

Где терморазрыв не нужен и это не экономия, а расчёт

Терморазрыв работает только там, где по обе стороны двери реальный перепад температур. Нет перепада — нет конденсата, и вставка становится наценкой в 15–25 тысяч рублей за физику, которой негде проявиться. Мы отговариваем от неё чаще, чем продаём.

• Дверь в неотапливаемый тамбур или холодную веранду. Если в тамбуре зимой +3…+8 °C, перепад на наружной двери — всего 5–10 градусов. Ставьте обычную утеплённую дверь на улицу, а терморазрыв — на внутреннюю, между тамбуром и домом. Логика тамбура в том и состоит: он делит перепад на две ступени.
• Гараж, хозблок, котельная с отдельным входом. Отапливаются до +5…+12 °C или не отапливаются вовсе. Конденсата не будет, потому что нечему выпадать.
• Дача с сезонным проживанием. Дом стоит промороженным всю зиму, вы приезжаете на выходные. Дверь остывает вместе с домом, перепада нет. Проблема появится только при попытке протопить за сутки — тогда конденсат сядет на всё сразу, и дверь тут не главная.
• Дверь под глубоким крыльцом с закрытым контуром. Если наружная температура у полотна редко опускается ниже −8…−10 °C, хватит разреза 10 мм — экономия 8–12 тысяч без потерь.
• Квартира в отапливаемом подъезде. Классический случай переплаты: за дверью +16 °C. Терморазрыв тут не даёт ничего, кроме плюс двух децибел к шумоизоляции за счёт разорванной жёсткой связи.

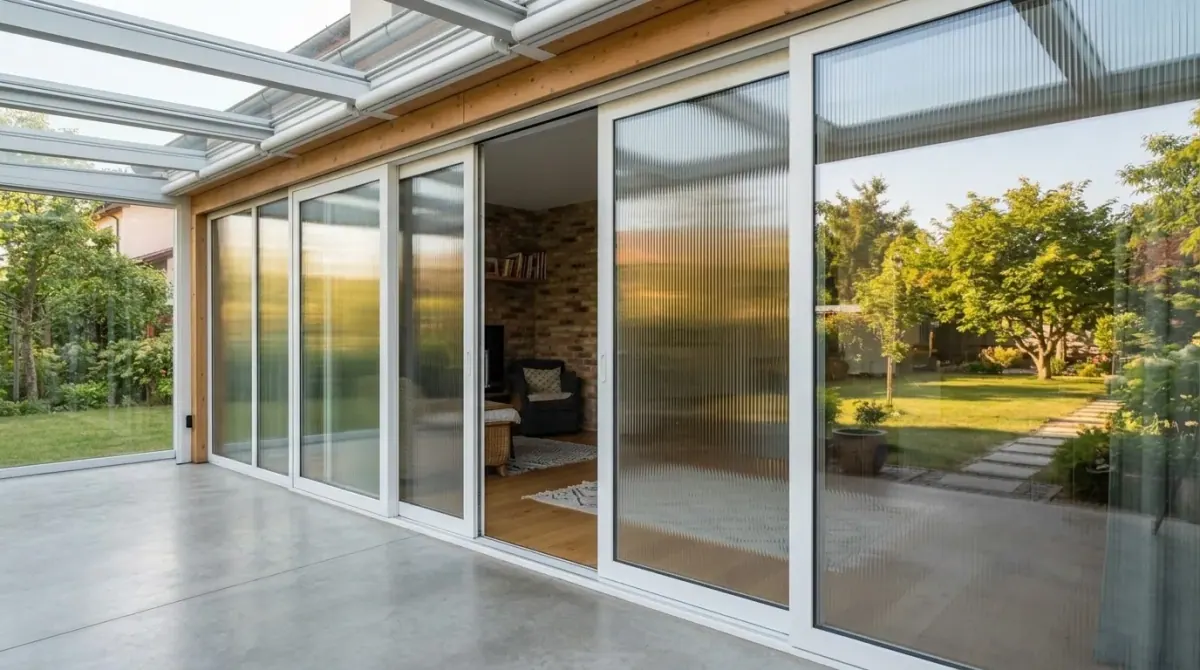

И зеркальный случай — где терморазрыв обязателен без вариантов: прямой выход из отапливаемого помещения на улицу, без тамбура, при расчётной температуре −26 °C для Москвы. Сюда же — двери шириной от 1100 мм и высотой от 2300 мм: у них больше площадь, больше вес и выше требования к жёсткости, а значит толще металл и злее мостик холода. Если такой проём у вас есть, дальше вопрос только в бюджете — как он складывается, разобрано в статье про цену уличной утеплённой двери, а сравнение с алюминиевыми и ПВХ-исполнениями — в материале о дверях с терморазрывом.

Побочный эффект: акустика и деформация

Разрез каркаса разрывает не только тепловой мостик, но и путь структурного шума: два стальных контура, соединённых через полимер, перестают работать как единая мембрана. Прибавка по Rw — 3–5 дБ относительно цельносварной двери той же массы. Немного, но на участке у трассы это разница между «слышно машины» и «слышно только фуры».

Есть и обратная сторона, о которой честно предупреждаем. Наружный контур зимой сжимается, летом расширяется, внутренний живёт при стабильных +22 °C. Полотно шириной 900 мм даёт разницу удлинений контуров около 0,4–0,6 мм между январём и июлем. Вставка эту разницу принимает на себя, но узлы навески и притвора работают в переменном режиме — поэтому дверь с терморазрывом требует сезонной регулировки прижима: осенью на зимний режим, весной обратно. Это 15 минут и шестигранник, но если этого не делать, за три-четыре года уплотнитель садится неравномерно.

Что это стоит и как проверить на объекте

Стальная дверь 1000 × 2100 мм с разрезом 16–20 мм, разрывом в коробке и пороге, заполнением минватой 100 кг/м³ и тремя контурами уплотнения — 48 000–75 000 ₽ без монтажа. Та же дверь без терморазрыва, но с утеплителем в полости — 24 000–34 000 ₽. Разница в 20–40 тысяч и есть цена вопроса. Проверить, за что заплатили, можно тремя способами и все три доступны без приборов.

1. Магнит на торце полотна. Ведите магнит по торцу поперёк: в зоне вставки он должен отвалиться. Не отвалился — металл сплошной, вставки нет либо она заглублена и не работает.
2. Тепловизор или просто ладонь в мороз. В −15 °C и ниже пройдите ладонью по внутренней стороне: по петлям, по ручке, по рамке, по порогу. Локально холодные зоны — это термошунты. Тепловизионная съёмка на выезде стоит 3 500 ₽ и даёт картинку, с которой можно идти в спор.
3. Паспорт с R₀ конструкции, а не материала. Требуйте цифру приведённого сопротивления теплопередаче всей двери в сборе. Если в ответ присылают теплопроводность минваты (0,038 Вт/(м·К)) — это подмена: коэффициент утеплителя не описывает дверь, у которой каркас сварен насквозь.

Итог. Терморазрыв в стальной двери — это разрез каркаса на 16–20 мм в полотне, коробке и пороге, без единого металлического шунта между контурами, с заполнением полостей минватой 80–110 кг/м³ или ППУ. R₀ такой конструкции — 0,85–1,05 м²·°C/Вт, внутренняя поверхность при −25 °C держится на +16…+19 °C, конденсата нет. Всё, что даёт 0,20–0,50, — честная дверь для гаража, хозблока или холодного тамбура, и там она не хуже дорогой, просто решает другую задачу. Если сомневаетесь, к какой из двух категорий относится ваш проём, — измерьте гигрометром влажность и посмотрите, что за дверью зимой.
