Рекламный козырёк над входом: несущая рама, нагрузки, подсветка и крепление вывески

Рекламный козырёк отличается от обычного одним: помимо снега и ветра он несёт дополнительную массу — вывеску, световой короб или контурную подсветку, а вместе с ними проводку, блоки питания и своё собственное ветровое сопротивление. Инженерно это означает, что рама считается не на «козырёк 1,2 × 3 метра», а на сумму: снег плюс собственный вес плюс вывеска плюс ветровой отрыв. Пропустите последнее слагаемое — и конструкция будет держаться до первого серьёзного шквала.

Мы делаем светопрозрачные конструкции и входные группы, а не наружную рекламу, поэтому наш интерес в этой задаче инженерный: рама, анкеровка в фасад, заполнение, водоотвод и безопасное подведение питания к подсветке. Дизайн вывески — работа рекламщиков; наша — сделать так, чтобы то, что они нарисовали, не оторвало от стены вместе с куском облицовки. Разбивка по ценам — в конце статьи.

Что козырёк несёт на самом деле

Нагрузки на козырёк собираются по СП 20.13330 «Нагрузки и воздействия», и цифры для Москвы неприятно конкретны. Их полезно знать заказчику, потому что именно они объясняют, почему одна смета вдвое дороже другой при одинаковом внешнем виде.

Снег: 150 кг на квадратный метр и снеговой мешок

Москва и область относятся к III снеговому району: нормативный вес снегового покрова — 1,5 кПа, то есть 150 кг на квадратный метр горизонтальной проекции. Козырёк вылетом 1,5 м и длиной 3 м даёт 4,5 м² проекции, значит только снега на нём может лежать 675 кг. Прибавьте собственный вес рамы с заполнением (60–120 кг) и вывеску (15–25 кг на квадратный метр светового короба) — и вы получите нагрузку, ради которой профильную трубу берут не 20×20, а 60×40 с толщиной стенки 3 мм.

Отдельная беда — снеговой мешок. У стены, особенно если над козырьком есть выступающая часть фасада, снег наметает толще, чем на открытой площадке. В расчёте это учитывается повышающим коэффициентом, и на практике у примыкания к стене нагрузка бывает в полтора-два раза выше средней. Именно там козырьки и ломаются: не по краю, а по линии заделки, где момент максимален.

Ветер: козырёк отрывает, а не придавливает

Здесь самая частая ошибка тех, кто считает козырёк «на глазок». Интуиция подсказывает, что ветер давит сверху вниз. На деле у консольной плоскости, выступающей из стены, воздух под нижней гранью создаёт подъёмную силу — козырёк работает как крыло. Москва находится в I ветровом районе (нормативное давление 0,23 кПа), но с аэродинамическим коэффициентом отсоса и высотным коэффициентом расчётная подъёмная сила на второй-третьей отметке легко выходит на 40–70 кг/м². Для козырька 4,5 м² это 180–315 кг, тянущих конструкцию вверх и наружу.

Вывеска ситуацию усугубляет. Световой короб высотой 600 мм и длиной 3 м — это парус площадью 1,8 м², который передаёт горизонтальное усилие на раму, а через неё моментом на анкера. Поэтому анкеровку козырька с вывеской всегда считают на два случая: максимальный снег (усилие вниз) и максимальный отрыв (усилие вверх). Анкер, который прекрасно работает на срез, может вырваться на растяжение — это разные проверки.

Формы и что они меняют инженерно

Форма козырька — не только внешний вид. Она напрямую влияет на то, как с него сходит снег и как работает водоотвод.

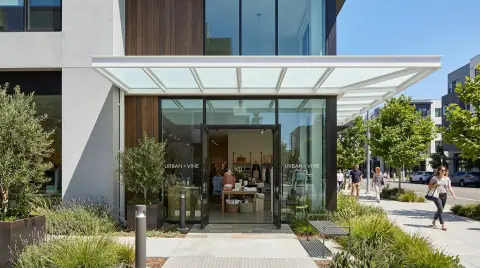

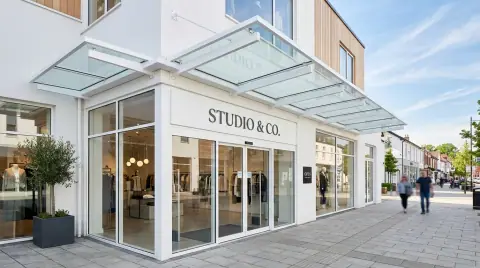

• Прямой односкатный. Самый распространённый и самый дешёвый. Уклон должен быть не меньше 5–10° (примерно 1:20 — 1:10), иначе вода застаивается, а зимой на плоскости намерзает лёд. Плоский «в ноль» козырёк — гарантированная лужа и подтёки по фасаду.
• Арочный и радиусный. Снег сходит сам, нагрузка на плоскость меньше. Требует гнутого заполнения — поликарбонат гнётся холодным, стекло только моллированием в печи, что удорожает конструкцию в 2,5–3 раза. Подробности — в статье про радиусный козырёк.
• Двускатный. Хорош над крыльцом частного дома, для магазинной вывески неудобен: фризовая часть получается ломаной, вывеска на неё встаёт плохо.

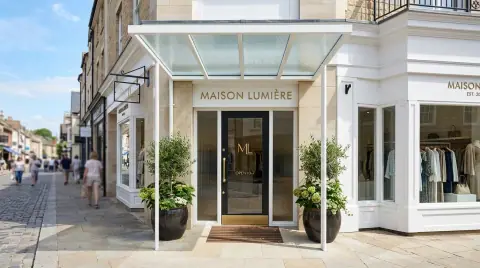

• Козырёк-фриз (короб). Плоскость плюс вертикальный фриз по краю, за которым прячутся торцы и в котором живёт подсветка. Технически удобнее всего под вывеску: закладные под неё делаются прямо в раме фриза.

Заполнение: поликарбонат, стекло, композит

Заполнение выбирают по нагрузке и по тому, что будет над головой у людей. Монолитный поликарбонат 6–10 мм — рабочая лошадка: не бьётся, легче стекла, но за 5–8 лет на солнце мутнеет и желтеет, даже с УФ-слоем. Сотовый поликарбонат 8–16 мм дешевле всего, но при 150 кг/м² снега требует частой обрешётки — шаг не больше 500–600 мм, иначе лист прогнётся между рёбрами и лопнет по соту. Честный разбор его пределов есть в материале про козырьки из поликарбоната.

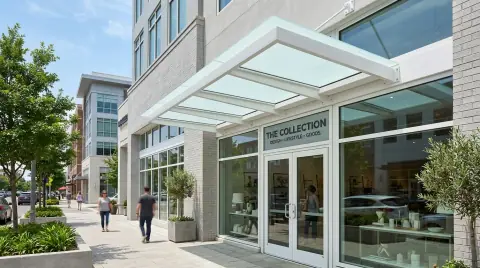

Стекло — другой уровень и по виду, и по требованиям. Над входом, где ходят люди, применяют только триплекс: при разрушении осколки остаются на плёнке и не сыплются вниз. Закалённое стекло без плёнки над головой ставить нельзя — при разрушении оно осыпается всей массой крошки разом. Композитные панели (алюминий с полимерным сердечником) идут на фризовую часть под вывеску: они не несут снег, но дают ровную плоскость и держат цвет годами.

Клиент приходит с макетом вывески, а мы начинаем разговор со снега. Это выглядит занудством ровно до первого февраля. Козырёк — единственная часть входной группы, которая может кого-то травмировать, если её посчитали неправильно.

— Михаил Вайсберг, экономист по сметам

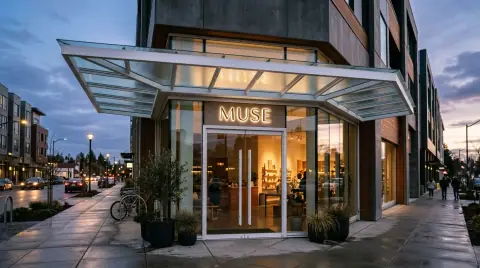

Подсветка и её питание

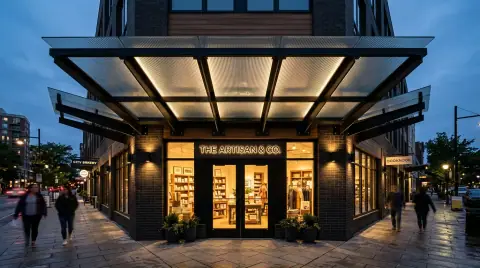

Подсветка козырька — это уличная электроустановка, и относиться к ней надо соответственно. Три вещи, которые определяют, будет она работать пять лет или пять месяцев: степень защиты светильников, место установки блока питания и наличие отдельной защищённой линии.

1. Класс защиты. Светодиодные модули и ленты для улицы — не ниже IP65, а в зоне прямого стока воды с кромки — IP67. Заклеенная герметиком «комнатная» лента IP20 доживёт до первой оттепели.
2. Блок питания. Ставится в защищённом коробе внутри фризовой части или в помещении. Ходовой вариант — 24 В: при той же мощности ток вдвое ниже, чем на 12 В, значит меньше просадка по длине и тоньше кабель. Мощность контурной подсветки — 8–14 Вт на погонный метр.
3. Линия питания. Отдельная группа от щита, кабель ВВГнг-LS, автомат и обязательно УЗО с уставкой 30 мА. Металлическая рама козырька заземляется — это не формальность: конденсат, соль и повреждённая изоляция дают ток утечки на корпус.
4. Ввод кабеля. Через герметичный гермоввод снизу или сбоку, петля-капельник перед вводом. Кабель, заведённый в раму сверху без петли, приведёт воду прямо в короб.
5. Управление. Фотореле или астрономический таймер. Ручной выключатель внутри магазина неизбежно приводит к тому, что вывеска горит круглосуточно и съедает ресурс светодиодов вдвое быстрее.

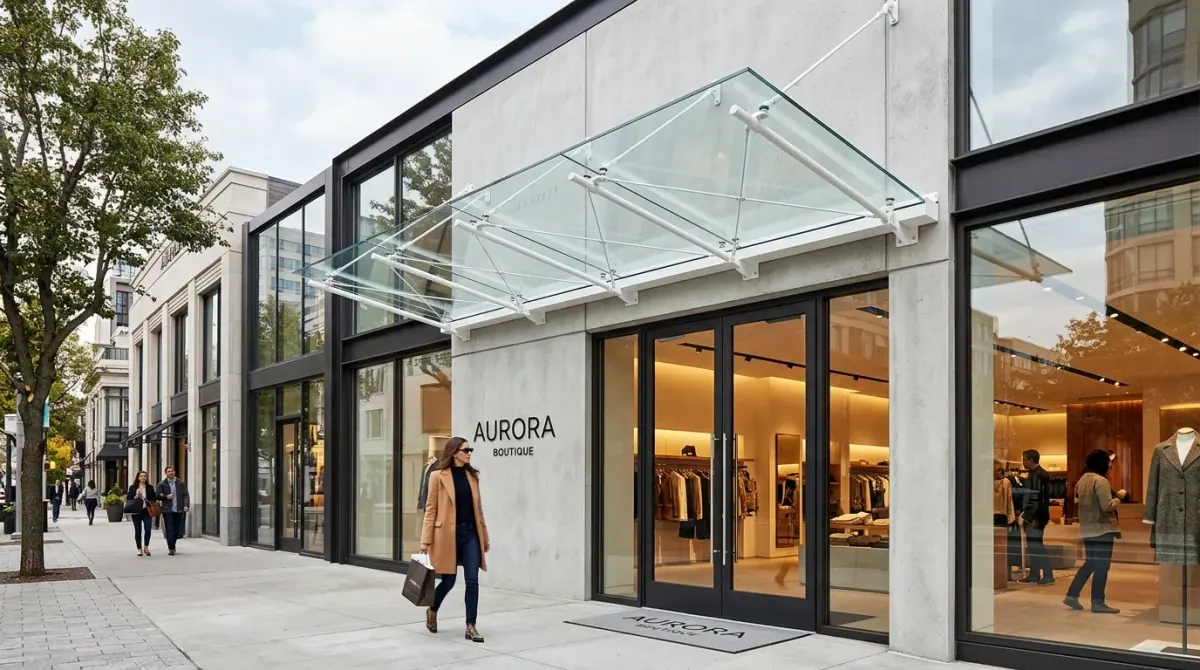

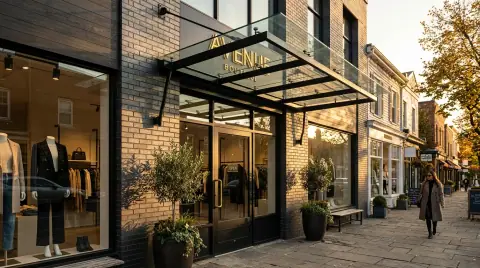

Крепление вывески: куда можно, а куда категорически нет

Вывеску вешают на раму, и только на раму. Не на поликарбонат, не на стекло, не на композитную панель облицовки. Заполнение козырька рассчитано на распределённую снеговую нагрузку, а не на точечное усилие от кронштейна вывески, которое ещё и знакопеременное из-за ветра. Саморез, вкрученный в лист поликарбоната под световой короб, за одну зиму разработает отверстие, и лист пойдёт трещиной от точки крепления.

Правильная схема: в раме на этапе изготовления привариваются или прикручиваются закладные пластины толщиной 4–6 мм в местах будущего крепления вывески. Их положение надо знать до сварки рамы — значит, макет вывески должен быть готов раньше, чем козырёк уйдёт в цех. Это самая частая организационная ошибка на объекте: козырёк ставят, а вывеску приносят через два месяца, и крепить её оказывается не к чему. Тогда начинается сверление по месту — с сомнительным результатом.

Вес имеет значение. Световой короб весит 15–25 кг на квадратный метр, объёмные буквы на подложке — 10–18 кг/м². Вывеска высотой 700 мм и длиной 4 м — это 2,8 м², то есть 42–70 кг постоянной нагрузки плюс парусность. Раму под неё считают отдельно, и обычно это означает дополнительную горизонтальную балку по краю козырька и усиленные угловые узлы.

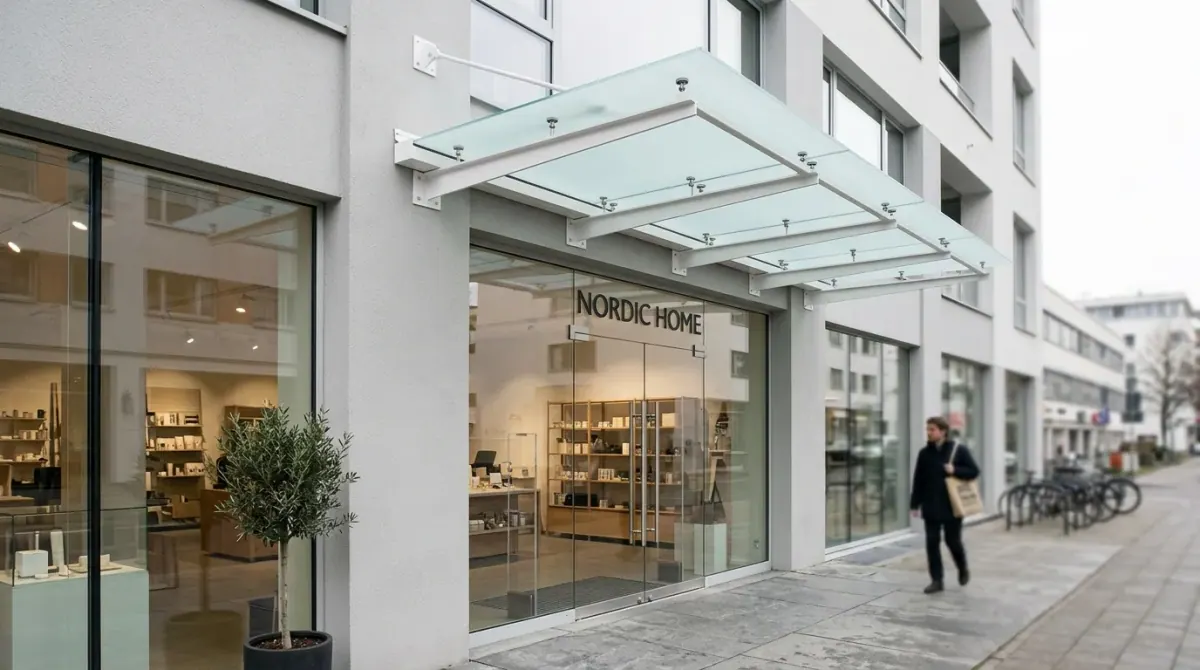

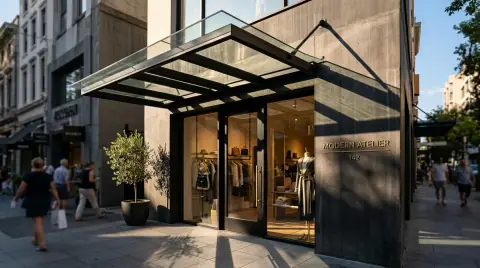

Монтаж и анкеровка

Перед монтажом мы всегда вскрываем участок фасада в местах будущей заделки — небольшими шурфами. Нужно понять, во что реально придёт анкер: бетон, полнотелый кирпич, пустотный кирпич, газоблок или облицовка вентфасада с воздушным зазором. Для каждого случая своё крепление: в бетон — механический анкер, в пустотный кирпич и газоблок — только химический анкер с сетчатой гильзой, в вентфасад — сквозной крепёж на несущую стену с проходом через утеплитель на термовтулках.

Дальше — герметизация примыкания. Верхняя кромка козырька заводится под отлив или закрывается фартуком с заходом на стену не менее 100 мм и герметизируется по верхней кромке. Без этого вода будет затекать в шов и зимой рвать его льдом. По нижней кромке ставится капельник, иначе вода потечёт по нижней плоскости и оставит грязные разводы прямо над входом. Если козырёк длинный, добавляется жёлоб с отводом в сторону, чтобы капель не била точно перед дверью.

Сколько это стоит

Смета рекламного козырька делится примерно так: несущая рама с окраской — 35–45 % бюджета, заполнение — 20–30 %, подсветка с электрикой — 15–20 %, монтаж и анкеровка — 15–25 %. Козырёк с монолитным поликарбонатом на стальной раме обходится от 9 800 ₽/м², со стеклом-триплексом — от 21 000 ₽/м². Контурная подсветка добавляет 3 900 ₽ на погонный метр периметра, а полноценная отдельная линия питания с автоматом, УЗО и заземлением — ещё 12 000 ₽ разово.

Типовой козырёк-фриз для магазина: вылет 1,2 м, длина 4 м (4,8 м²), стальная рама из трубы 60×40×3, монолитный поликарбонат 8 мм, композитный фриз, контурная LED-подсветка по периметру, закладные под вывеску, отдельная линия питания, монтаж с химическим анкером — 105 000–140 000 ₽. Тот же козырёк на триплексе — 165 000–210 000 ₽. Разница целиком в стекле и в усилении рамы под его массу.

Итог: рекламный козырёк ломается не там, где ошибся дизайнер, а там, где недосчитали инженеры. Снеговой мешок у стены, ветровой отрыв, вывеска, прикрученная к поликарбонату, и лента IP20 «под герметиком» — вот четыре причины, по которым конструкцию переделывают через две-три зимы. Считайте раму, закладывайте крепление вывески заранее и подводите питание отдельной защищённой линией — тогда козырёк переживёт и вывеску, и арендатора.
