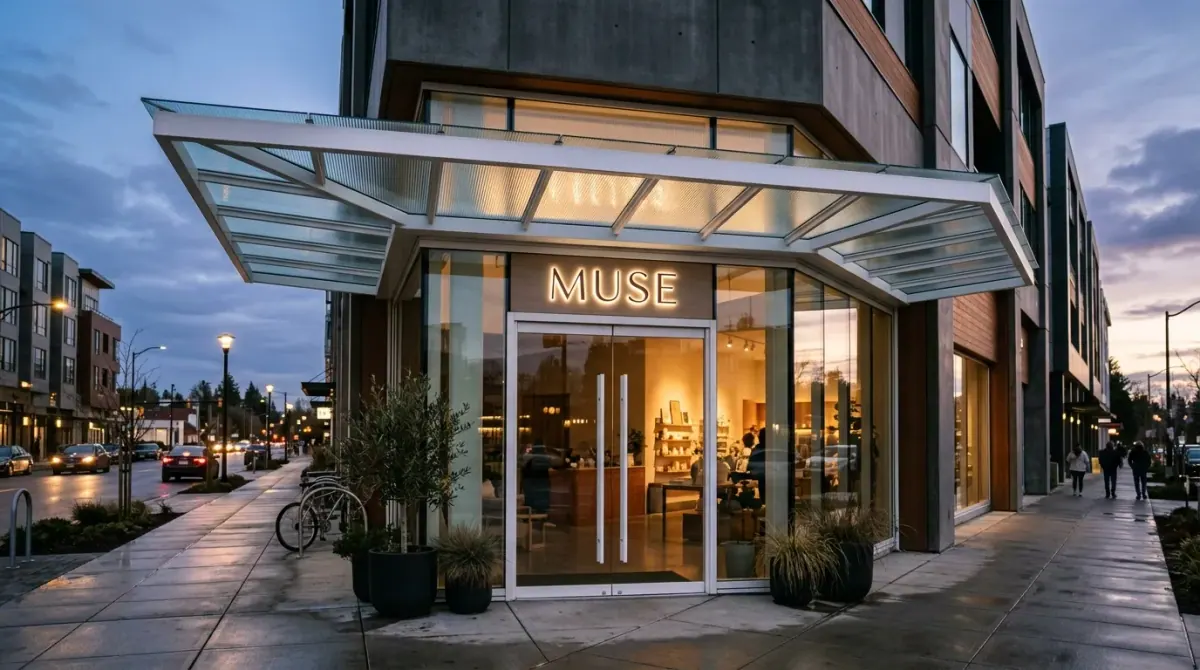

Козырёк над подъездом: что он должен выдержать и почему они падают

Козырёк над подъездом — самая недооценённая конструкция в доме. Формально это навес площадью 2–5 м², который стоит от 34 000 до 180 000 ₽. Фактически — консоль, работающая на изгиб, которую зимой нагружает мокрый снег, а весной — сползающая с крыши наледь. Москва относится к III снеговому району: нормативное значение веса снегового покрова — 1,5 кПа, то есть 150 кг на квадратный метр горизонтальной проекции. У стены здания образуется снеговой мешок, и расчётная нагрузка в этой зоне доходит до 180–220 кг/м².

Короткий ответ для тех, кто выбирает прямо сейчас: над подъездом жилого дома ставьте металлокаркас из профильной трубы 40×40 мм с шагом стропил не более 700 мм, кровлю из монолитного поликарбоната 6–8 мм или триплекса, вылет 1,2–1,5 м, уклон не менее 15°, крепление — анкеры в несущую стену через утеплитель на термовтулках. Такая конструкция стоит 48 000–95 000 ₽ и переживает 20 зим. Всё, что дешевле 30 тысяч, — это сотовый поликарбонат на уголке, и он складывается на второй-третий снегопад. Подробные цены — ниже.

Какие нагрузки на него реально действуют

Проектировщики любят считать только снег, а на объекте козырёк убивает совсем не он. Перечислю по значимости, с цифрами.

• Снеговая, распределённая. 150 кг/м² норматив для Москвы, с коэффициентом надёжности 1,4 — расчётные 210 кг/м². На козырьке 1,5 × 2,5 м это почти 800 кг суммарно.
• Снеговой мешок у стены. Ветер наметает вдоль фасада, и у примыкания слой вдвое толще. Локально до 220–260 кг/м². Именно здесь ломается кровельный лист.
• Ударная от сброса наледи с крыши. Пласт льда весом 20–40 кг с высоты 15 м даёт при ударе кратковременную нагрузку в сотни килограммов. Сотовый поликарбонат пробивается насквозь, монолитный 8 мм — выдерживает.
• Ветровая, на отрыв. Подъезд обычно в затишье, но при ветровом подпоре под козырёк возникает подъёмная сила до 40–60 кг/м². Анкеры, которые прекрасно держат вниз, работают на выдёргивание в разы хуже.
• Собственный вес. Стекло триплекс 8+8 мм весит 40 кг/м², то есть 150 кг на типовой козырёк — это ещё до всякого снега.

Считать всё это по СП 20.13330 «Нагрузки и воздействия» — обязанность проектировщика, а не «опция за доплату». Если подрядчик присылает смету без указания снегового района, шага стропил и типа анкера, у него нет расчёта. У него есть шаблон.

Четыре схемы конструкции

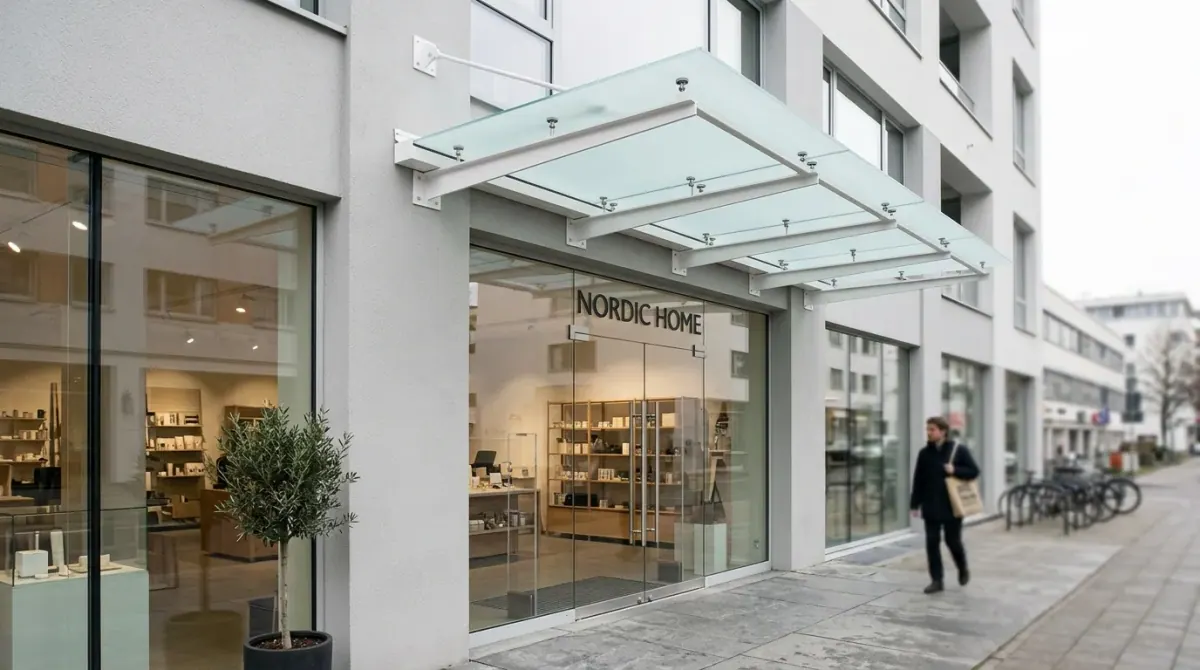

1. Консольный на подкосах. Самая распространённая схема: рама выходит из стены, снизу её подпирают наклонные подкосы. Дёшево, надёжно, но подкосы визуально «съедают» вход и мешают при уборке снега. Вылет до 1,5 м.

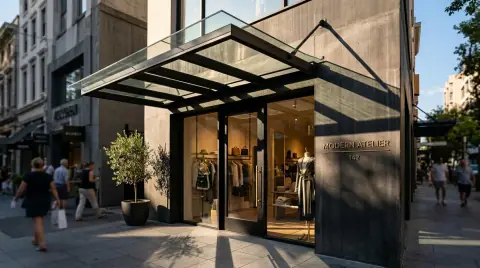

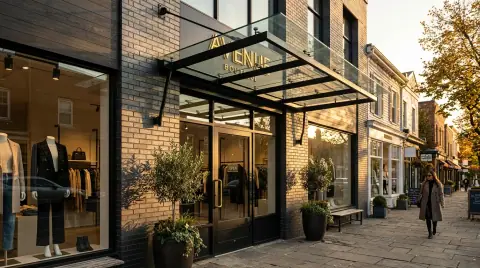

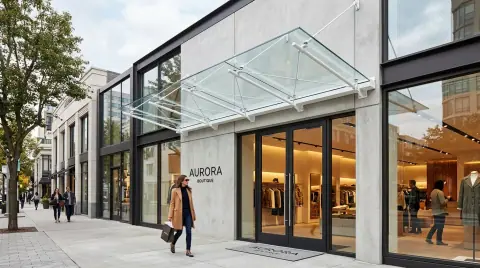

2. Консольный на растяжках (вантах). Рама подвешена на тросах или тягах, закреплённых в стене выше. Выглядит легко, но тяги работают только на растяжение — при обратной ветровой нагрузке конструкция может «хлопать». Нужен жёсткий узел заделки в стену.
3. Чисто консольный (без опор и тяг). Вся нагрузка — на заделку в стену. Красиво, дорого, требует несущей стены и глубокой анкеровки. Вылет свыше 1,2 м без опор в жилых домах мы не делаем: панельная стена таких моментов не любит.

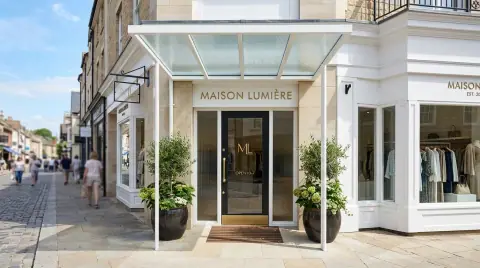

4. На стойках (навес). Две-четыре стойки опираются на крыльцо. Самая надёжная и самая дешёвая по металлу схема — но стойки нужно ставить на фундамент или закладную в плите крыльца, иначе их выдавит пучением грунта за две зимы.
5. Арочный / радиусный. Гнутая рама, кровля из гнутого поликарбоната или моллированного стекла. Снег скатывается сам, но обходится в полтора-два раза дороже плоского. Мы разобрали эту схему отдельно — в статье про радиусный козырёк.

Чем крыть: поликарбонат, стекло, металл

Кровельный лист определяет и цену, и то, как козырёк переживёт наледь. Сравню по параметрам, которые реально важны в жилом доме.

Сотовый поликарбонат — единственный материал, который я прямо не рекомендую над подъездом. Он лёгкий, дешёвый и красиво выглядит первый год. Дальше: соты забиваются конденсатом и грязью, лист мутнеет, УФ-слой сгорает, и любой кусок льда с крыши пробивает его насквозь. Он уместен на даче, на калитке, на летнем навесе — но не там, где под ним ежедневно проходят люди и над ним пятнадцатиэтажная крыша.

Стекло над головой — только триплекс

Стеклянный козырёк над входом — единственная конструкция, где закалённое стекло без плёнки применять нельзя категорически. Закалка не защищает от разрушения — она меняет характер разрушения: стекло рассыпается на безопасные тупые осколки. Но эти осколки под действием силы тяжести падают вниз, на голову тому, кто входит. Триплекс (два стекла, склеенные плёнкой PVB или EVA) при разрушении остаётся висеть на плёнке в раме. Поэтому в горизонтальном и наклонном остеклении над проходной зоной работает только многослойное стекло, обычно 8+8 мм с плёнкой 1,52 мм.

Узел крепления к стене — из-за него они и падают

Разберу типовую аварию. Козырёк 1,5 × 2,5 м на консольной раме прикручен четырьмя анкерами к стене. Снеговая нагрузка 800 кг приложена посередине вылета — плечо 0,75 м, момент около 600 кг·м. Этот момент раскладывается в пару сил на анкерах: верхние работают на выдёргивание, нижние — на смятие стены. При расстоянии между рядами анкеров 300 мм на верхний ряд приходится вырывающее усилие около 2 000 кг, то есть по 1 000 кг на анкер. Химический анкер М12 в бетон такое держит. Рамный дюбель в штукатурку и утеплитель — нет.

• Крепить только в несущий слой. Штукатурка, утеплитель, облицовочная плитка несущей способности не имеют. В доме с мокрым фасадом ставят термовтулки: анкер проходит через утеплитель и заходит в бетон на 90–120 мм.
• Разносить ряды анкеров по высоте. Чем больше плечо между верхним и нижним рядом, тем меньше усилие на каждый. 300 мм — минимум, 500 мм — норма.
• Химический анкер вместо распорного в газобетоне, пустотелом кирпиче и старом бетоне. Распорный анкер в пустотелом кирпиче держит вырывающее усилие 150–300 кг вместо расчётной тысячи.
• Герметизировать примыкание. Вода, затекающая по стене за раму, зимой замерзает и рвёт крепление изнутри. Планка примыкания плюс герметик обязательны.
• Не крепить в межпанельный шов. Это не конструкция, это заполнение. Анкер там не держит ничего.

Расчёт узла крепления занимает у инженера сорок минут и стоит копейки на фоне сметы. Но именно эти сорок минут отделяют козырёк, который стоит двадцать лет, от того, который падает в третью зиму. Я не видел ни одного упавшего козырька, у которого крепление было бы посчитано.

— Артём Кузнецов, главный инженер-конструктор

Уклон, водоотвод и сосульки

Уклон козырька — не декоративный параметр. При уклоне менее 10° снег на нём лежит всю зиму и накапливается. При 15–20° мокрый снег ещё держится, но сходит после первой оттепели. При 25° и больше кровля самоочищается — но всё, что с неё сходит, падает точно перед дверью. Поэтому у подъезда обычно берут 15–18° и обязательно ставят организованный водоотвод: капельник по переднему краю, желоб и слив в сторону от входной группы.

Отдельная московская проблема — наледь на переднем крае. Талая вода стекает по кровле, доходит до холодного капельника и замерзает, наращивая сосульки прямо над головами. Решается двумя способами: греющий кабель по кромке и в желобе (мощность 30–40 Вт/м, потребление за зиму 60–120 кВт·ч на погонный метр — то есть 500–1 000 ₽ по московским тарифам) либо просто увеличенный вылет капельника со сливом от стены. Второй вариант бесплатный, но работает не везде.

Что ещё вешают на козырёк — и почему это опасно

Козырёк над подъездом со временем обрастает: номер дома, освещение, камера домофона, кронштейн для баннера, а зимой — гирлянда. Каждая такая мелочь весит немного, но крепится в кровельный лист или в передний край рамы, то есть в точку с максимальным плечом. Светильник массой 3 кг на переднем крае вылета 1,5 м даёт тот же изгибающий момент, что 3 кг снега на всей площади. Сам по себе он ничего не сломает, а вот отверстие в кровельном листе под его провод — сломает.

• Сверлить кровельный лист нельзя. Любое отверстие в монолитном поликарбонате или стекле — это концентратор напряжений. В стекле сверлить закалку после закалки физически невозможно, а в поликарбонате трещина от отверстия пойдёт при первом же морозе.
• Всё навесное — только на раму. Светильники, камеры, кронштейны крепятся к металлу каркаса, желательно ближе к стене, а не к переднему краю.
• Проводку вести в раме. Профильная труба 40×40 мм — готовый кабель-канал. Провод, идущий поверх кровли, за две зимы перетирается и обледеневает.
• Рекламная конструкция — это отдельный расчёт. Баннер площадью 2 м² на переднем крае даёт ветровую нагрузку до 100 кг при порывах и превращает козырёк в парус. Такие вещи считаются заново, а не «прикручиваются к тому, что есть».

Сколько это стоит

Разброс объясняется каркасом и кровлей. Козырёк 1,2 × 2,0 м на металлокаркасе из профильной трубы с монолитным поликарбонатом 6 мм — 48 000–62 000 ₽ под ключ с монтажом. Он же со стеклянным триплексом на нержавеющих пауках — 110 000–150 000 ₽. Радиусный со стеклом и подсветкой — от 160 000 ₽. Простая конструкция с профлистом на подкосах — 34 000–45 000 ₽.

В структуре сметы металл и обработка — 30–35 %, кровельный лист — 25–40 % (у стекла это главная статья), фурнитура и крепёж — 10 %, монтаж с высотными работами — 20–25 %. Отдельно закладывайте обследование стены: если фасад с утеплением, нужно вскрыть шурф, увидеть несущий слой и подобрать длину анкера. Это 3 000–6 000 ₽ и это не то, что можно пропустить. Если козырёк ставится в составе обновления всего входа, разумнее считать его вместе с входной группой подъезда — общий каркас выходит дешевле двух отдельных.

Итог. Козырёк над подъездом — не элемент декора, а несущая конструкция над головами людей. Три вещи, которые нельзя пропускать: расчёт на снег 180–220 кг/м² с учётом мешка у стены, крепление химическими анкерами в несущий слой (а не в штукатурку) и триплекс вместо голой закалки, если кровля стеклянная. Всё остальное — вопрос бюджета и вкуса. Экономия на этих трёх пунктах даёт минус 20–30 тысяч рублей сегодня и упавшую конструкцию через две-три зимы.
