Распашные двери с автоматическим приводом

Распашная дверь с приводом — это обычная дверь на петлях, у которой открывание и закрывание берёт на себя электромеханический механизм. В отличие от раздвижной автоматики, здесь не нужна свободная стена под уезжающее полотно: привод ставится над существующим проёмом и работает с той же створкой, что и раньше. Это самый частый способ сделать доступной вход в здание, где по нормам должен проходить человек на коляске, и при этом не переделывать проём.

Но привод — не универсальное улучшение. Поставленный не по расчёту, он бьёт створкой, изнашивается за сезон или, наоборот, не может открыть тяжёлую дверь на ветру. Ниже разбираем, как считается момент под вес и ширину полотна, что такое режим low-energy, какие датчики обязательны в зоне подметания створки, как дверь должна открываться при пожаре и пропадании питания — и когда привод вообще не нужен и хватит обычного доводчика. Быстрый ответ по стоимости — в разделе цены.

Электромеханический привод и его момент

Сердце системы — электромеханический привод: мотор-редуктор, который через рычажную тягу (скользящую или выносную) поворачивает створку. Его главная характеристика — крутящий момент, измеряется в ньютон-метрах (Нм). Момента должно хватать, чтобы открыть дверь против её веса, трения петель и, главное, против ветрового подпора на входной группе.

• Скользящая тяга (slide arm). Каретка едет в направляющей на полотне. Компактно, эстетично, но момент реализуется хуже — подходит для лёгких и средних дверей внутри здания.
• Выносной рычаг (push/pull arm). Классический рычаг наружу. Даёт больший рабочий момент, лучше держит ветровую нагрузку — выбор для тяжёлых наружных дверей.
• Момент типовых приводов — от 40 до 150 Нм. Бытовой класс 40–60 Нм закрывает створку до 1100 мм и 100 кг; усиленный 100–150 Нм нужен для наружных дверей до 160 кг и на продуваемых входах.
• Пружина доводки. Даже электропривод имеет механическую пружину: при отключении питания она должна либо закрыть, либо (в аварийном исполнении) открыть дверь. Класс пружины подбирается по ширине створки — это норматив, а не опция.

Как считают усилие: ширина и вес створки

Момент нужного привода определяется не «на глаз», а по двум параметрам полотна: ширине и весу. Ширина — это плечо, на котором привод преодолевает инерцию и ветер; вес — сама инерция. Чем шире и тяжелее створка, тем больший момент нужен, причём зависимость от ширины нелинейная.

Ещё одна причина не занижать момент — трение и старение самой двери. Петли со временем набирают люфт, уплотнители дубеют, полотно чуть провисает, и усилие открывания растёт. Привод, подобранный впритык под новую дверь, через год начинает работать на пределе, греется и быстрее изнашивается. Поэтому расчётный момент всегда берут с запасом 20–30 % — это дешевле, чем менять привод из-за перегрузки.

Режим low-energy для маломобильных

Low-energy — это не «слабый» режим, а нормируемый профиль движения для дверей, которыми пользуются люди без страховки датчиками присутствия: активация кнопкой, а не автоматическим сенсором. Смысл в том, что дверь двигается настолько медленно и мягко, что удар о человека безопасен сам по себе.

1. Активация кнопкой. Локтевая, ладонная или бесконтактная кнопка-активатор. Человек нажимает — дверь открывается. Кнопку ставят на удобной для коляски высоте 850–1100 мм и на отлёте от полотна, чтобы посетитель не оказался в зоне открывания.
2. Безопасная скорость. Время открывания нормируется по ширине и весу: для типовой двери — не быстрее чем за 3–5 секунд на открывание. Усилие удержания и кинетическая энергия створки ограничены так, чтобы контакт был безопасен.
3. Пауза и мягкое закрывание. Дверь держится открытой 5–8 секунд, чтобы человек с коляской или тростью успел пройти, затем плавно закрывается с замедлением у притвора.

Именно low-energy чаще всего нужен для доступной среды в поликлиниках, МФЦ, аптеках и подъездах. Он дешевле полноценной автоматики с радарами, потому что безопасность обеспечивается низкой скоростью, а не набором датчиков. Подробнее о логике работы автоматики — в статье «Двери с автоматикой».

Датчики безопасности в зоне подметания

Если дверь открывается автоматически (по датчику движения, а не только по кнопке) или движется на повышенной скорости, low-energy уже недостаточно — нужна защита зоны подметания. Зона подметания — это сектор, который «выметает» кромка створки при открывании. Человек, стоящий вплотную к двери, попадает под удар или защемление.

• Радарный датчик присутствия над проёмом отслеживает, стоит ли кто-то в зоне открывания. Если да — привод не стартует или тормозит.
• Фотобарьер (световая завеса) вдоль кромки полотна ловит препятствие и реверсирует или останавливает дверь.
• Датчик на закрывание предотвращает защемление в притворе: если в проёме человек, створка не дохлопывается.
• Ограничение усилия по току. Контроллер следит за нагрузкой мотора: встретив препятствие, привод отрабатывает реверс за доли секунды.

Распашная автоматика опаснее раздвижной именно из-за зоны подметания: створка идёт на человека кромкой. Поэтому либо low-energy с безопасной скоростью, либо полный комплект датчиков. Среднего «быстро и без сенсоров» быть не должно.

— Денис Кораблёв, инженер по автоматике

Аварийное открывание и пожарная сигнализация

Дверь на пути эвакуации не имеет права запереть людей внутри. Поэтому поведение привода при пропадании питания и при пожаре — это не опция, а требование безопасности, которое закладывают на этапе проекта.

• Fail-safe (открыться при аварии). На путях эвакуации привод комплектуют аккумуляторным блоком или пружиной, которая при пропадании 220 В сама открывает дверь и держит её открытой. Люди выходят даже при обесточенном здании.
• Связь с пожарной сигнализацией. Привод подключают к системе АПС сухим контактом: по сигналу «пожар» дверь автоматически переходит в открытое положение и разблокирует проход.
• Ручное открывание. При любой неисправности дверь должна открываться руками с усилием не больше, чем у обычной двери. Механизм разрывает сцепление и не «держит» створку мотором.
• Резерв питания. Аккумулятор рассчитывают на несколько десятков циклов после отключения — этого хватает на эвакуацию и на время до восстановления питания.

Ресурс привода и обслуживание

Ресурс привода считают в циклах открывания-закрывания. Бытовой класс рассчитан на 100–300 тысяч циклов, коммерческий — на 500 тысяч и более, интенсивный (вокзалы, крупные МФЦ) — на миллион и выше. Чтобы прикинуть срок: вход поликлиники — это 800–1500 циклов в день, то есть коммерческий привод отработает 3–5 лет до планового обслуживания и намного дольше до замены.

1. Раз в 6–12 месяцев — проверка петель и тяги: люфт убивает привод быстрее, чем сам мотор изнашивается.
2. Контроль датчиков и калибровка усилия реверса: сенсоры со временем сбиваются, дверь начинает «дёргаться».
3. Проверка аккумулятора аварийного блока: АКБ деградирует за 3–4 года и молча перестаёт держать заряд — узнают об этом в самый неподходящий момент.
4. Смазка направляющей скользящей тяги — только рекомендованным составом, обычная смазка липнет и собирает пыль.

Режимы работы и интеграция

Современный блок управления приводом — это не «открыть-закрыть», а набор режимов, которые переключают ключом-селектором или через диспетчерскую. Правильно настроенные режимы экономят ресурс привода и тепло здания, поэтому их стоит заложить сразу.

• Зима/лето. Зимой уменьшают угол и время открывания, чтобы не выхолаживать вестибюль; летом дверь открывается шире и держится дольше.
• Аптечный (частичное открывание). Ночью или в межсезонье дверь открывается лишь на проход одного человека — меньше теплопотерь и износа.
• Постоянно открыто. В час пик или при разгрузке дверь фиксируется в открытом положении без циклирования привода.
• Ночная блокировка. Вне часов работы привод отключает автоматику и запирает дверь, оставляя аварийное открывание изнутри.

Привод распашной двери легко связать с внешними системами: подключить к СКУД (открывание по карте или по заявке с поста охраны), к домофону, к кнопке диспетчера. Для тандема двух последовательных дверей (шлюз входной группы) блоки синхронизируют, чтобы дверь не била следующую и чтобы отсекался прямой поток холода. Всё это — параметры одного контроллера, отдельного оборудования обычно не требуется.

Когда привод — лишние деньги

Честно: привод нужен не везде. Если через дверь не проходят маломобильные посетители, поток небольшой, а руки у людей обычно свободны — автоматика становится дорогой игрушкой, которую ещё и обслуживать. В этих случаях достаточно качественного доводчика.

• Кабинет, переговорная, межкомнатная дверь. Достаточно доводчика за 5–6 тысяч. Привод здесь только увеличит счёт и добавит точку отказа.
• Вход без требований доступной среды. Если нормативно не нужен проход коляски, а поток людей средний — доводчик с фиксацией открытого положения решает задачу.
• Дверь, которую держат открытой днём. Ставить привод на дверь, которая большую часть времени зафиксирована крючком, бессмысленно.
• Привод оправдан, когда есть требование доступности, большой поток с занятыми руками (магазины, склады, кухни), санитарный бесконтактный проход (клиники) или имиджевая входная группа.

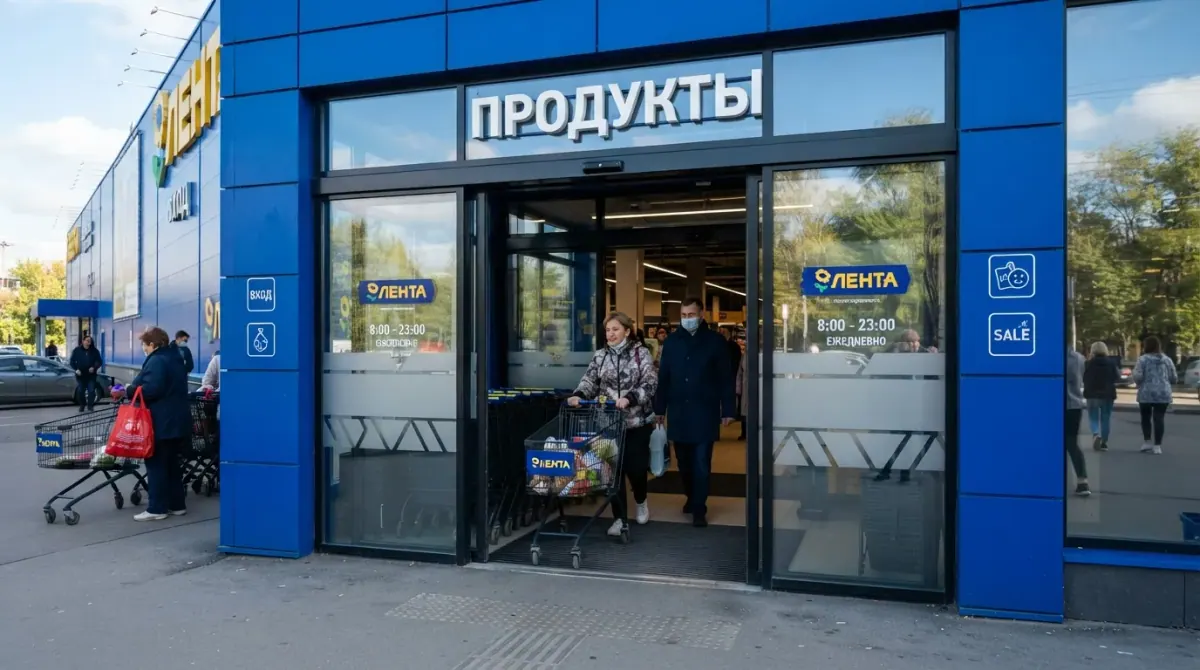

Мы говорим об этом на замере прямо: если задача закрывается доводчиком, предложим доводчик. Если нужен проход коляски — посчитаем привод в режиме low-energy. Для раздвижных входных зон с большим потоком уместнее автоматические раздвижные двери.
